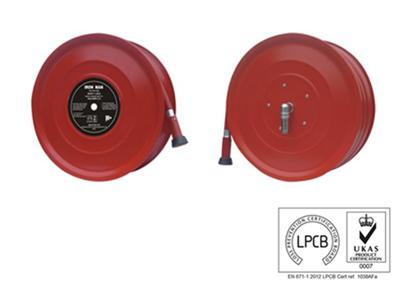

Ручная рукавная катушка

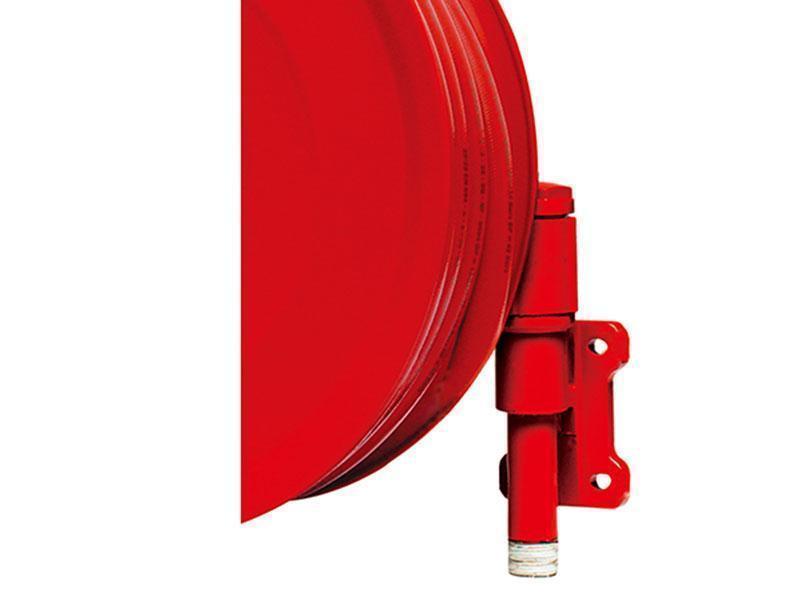

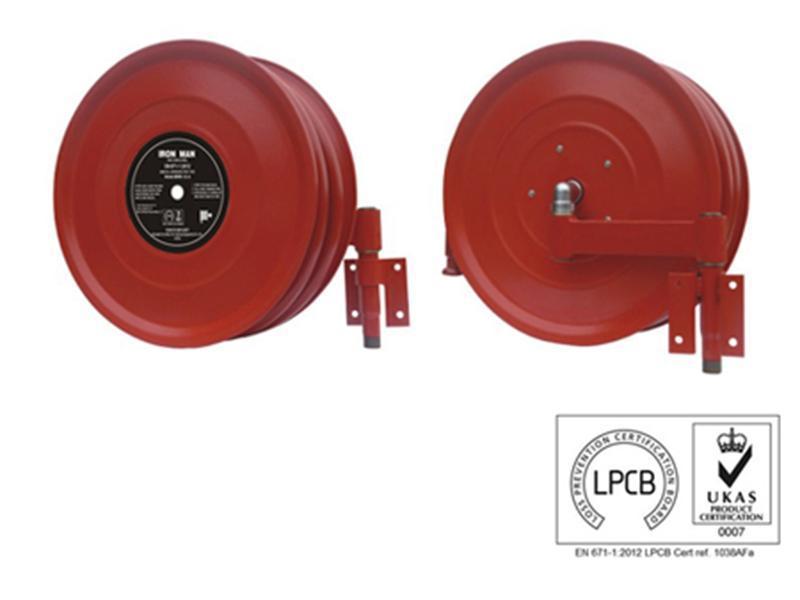

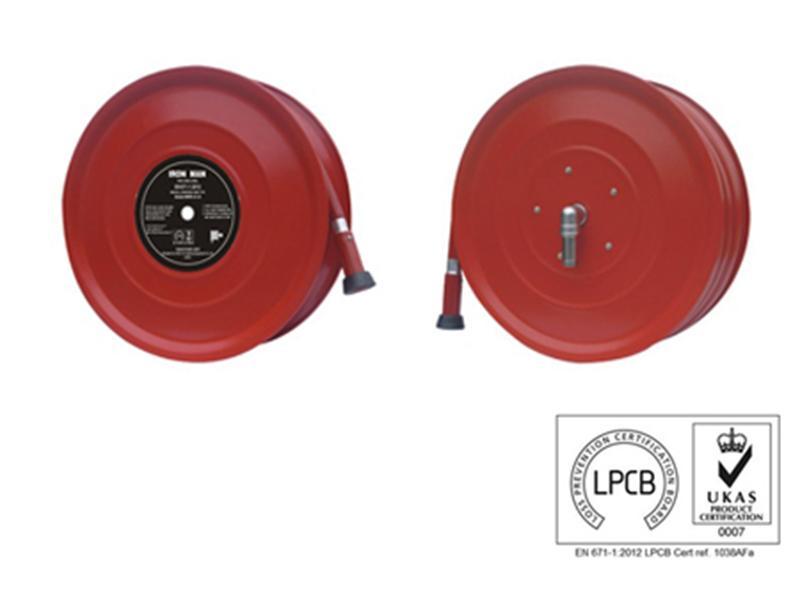

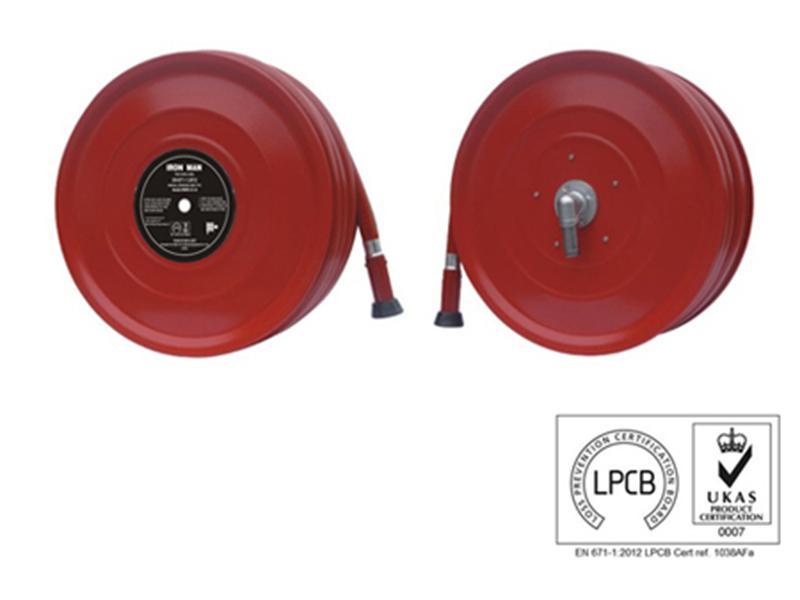

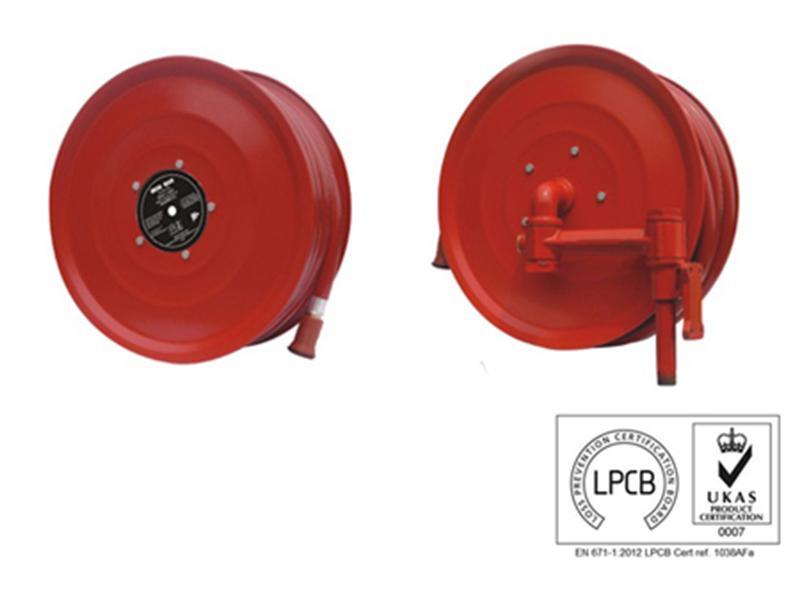

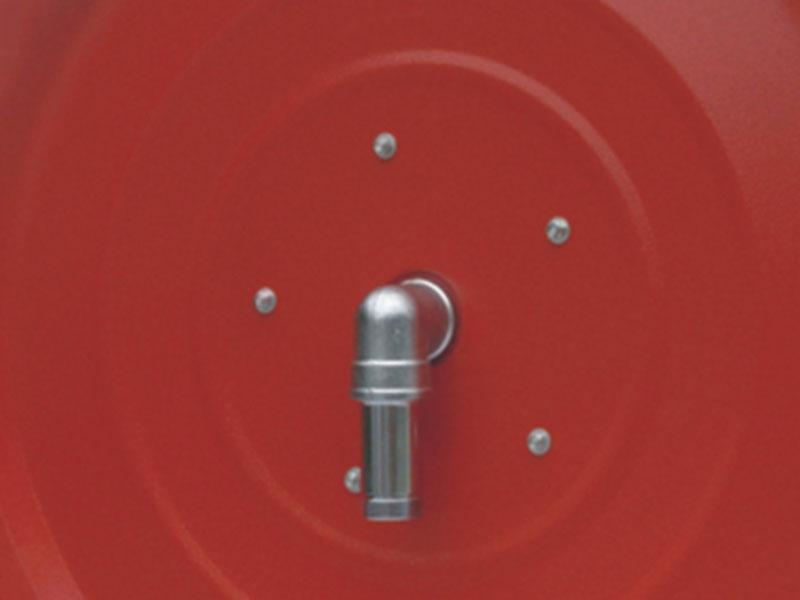

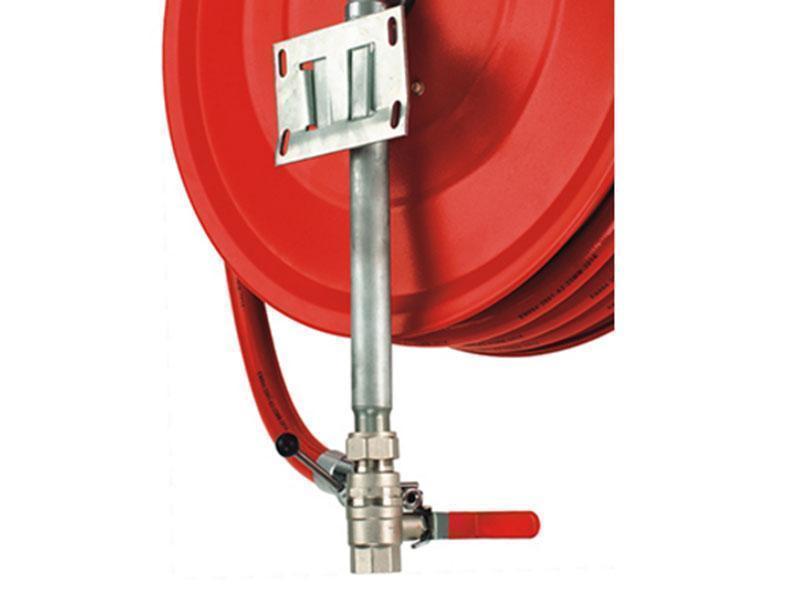

Механический манипулятор / Статический / Поворотная труба
Ручная рукавная катушка

Применение
Устанавливается на стене и фиксируются перманентно в одном положении или в пожарном шкафу.

Технические характеристики
Сертификационный номер LPCB: Ref.1038A Fa
При работе на постоянном токе стандартного пожарного рукава, произведенный в соответствии с BS EN671-1, эффективное расстояние распыления составляет 10 м при давлении 2 бара.
Минимальный поток составляет 41 л/мин при давлении 6 бар во время работы в режимах JET ("высокоскоростного потока") и SPRAY ("распыления"). Рукавная катушка изготовлена из стального листа толщиной 1,2 мм и оборудована жесткой подкладкой для предотвращения искажения пластины. Барабан рукавной катушки покрыт красной краской.

Список моделей
Модель Тип Диаметр и длина шланга Высота (A в мм) Ширина (B в мм) Глубина (C в мм)
IMHR-08-A Ручной привод, механический манипулятор, установка в шкафу или на стенах 19 мм*30 м 555 600-610 210
IMHR-07-B Ручной привод, механический манипулятор, установка в шкафу или на стенах 25мм*30м 600 570-580 210
IMHR-02-A Ручной привод, статический, установка на стенах 19 мм*30 м 720 555 230
IMHR-02-B Ручной привод, статический, установка на стенах 25мм*30м 720 555 260
IMHR-12-A Ручной привод, поворотная труба, установка в шкафу или на стенах 19 мм*30 м 580 620 230
IMHR-14-A Ручной привод, поворотная труба, установка в шкафу или на стенах 25мм*30м 600 640 250
IMHR-04-A Ручной привод, поворотная труба, установка в шкафу или на стенах 19 мм*30 м 570 580 270
IMHR-04-B Ручной привод, поворотная труба, установка в шкафу или на стенах 25мм*30м 570 580 300
Комплектующие

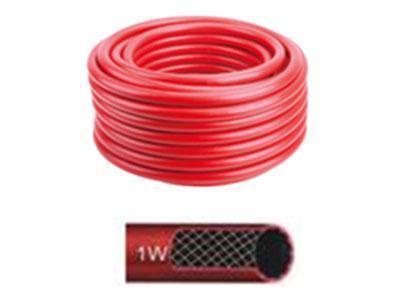

Производство полужесткой рукавной катушки соответствует нормативам BS EN 694:2014.
Поверхность покрыта УФ-ингибитором для повышения цветостойкости.

Шланг ID OD Макс. рабочее давление Мин. давление разрыва Адгезия
19 мм 19 мм 25 мм 12 бар 42 бар >1.5 кн/м
25 мм 25 мм 32 мм 12 бар 42 бар >1.5 кн/м

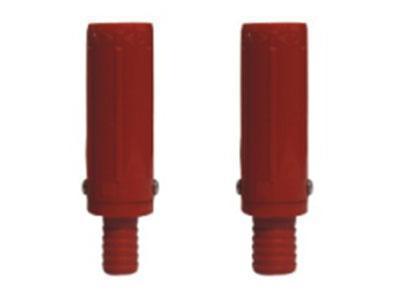

Пластиковая насадка работает в трех режимах: SHUT, JET и SPRAY.

Номер модели Установка (режимы) Диаметр Размер входного отверстия Скорость потока при 2 бар/6 бар (л/мин/ /Jet/Spray) Дальность струи при 2 барах
N-03-1 Jet/Spray 6 мм 3/4" (19 мм) >24/41 >11.2
N-03-2 Jet/Spray 8 мм 1"(25 мм) >39/68 >11.2

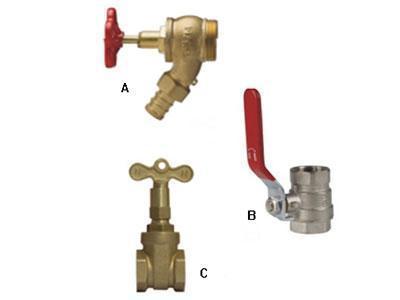

Номер модели Размер Материал Номинальное рабочее давление
A 1 1/2"-1" Угловой клапан Латунь >18 бар
B 3/4"-3/4" Шаровой клапан Латунь >18 бар
C 1"-1" Запорно-регулирующий клапан Латунь >18 бар

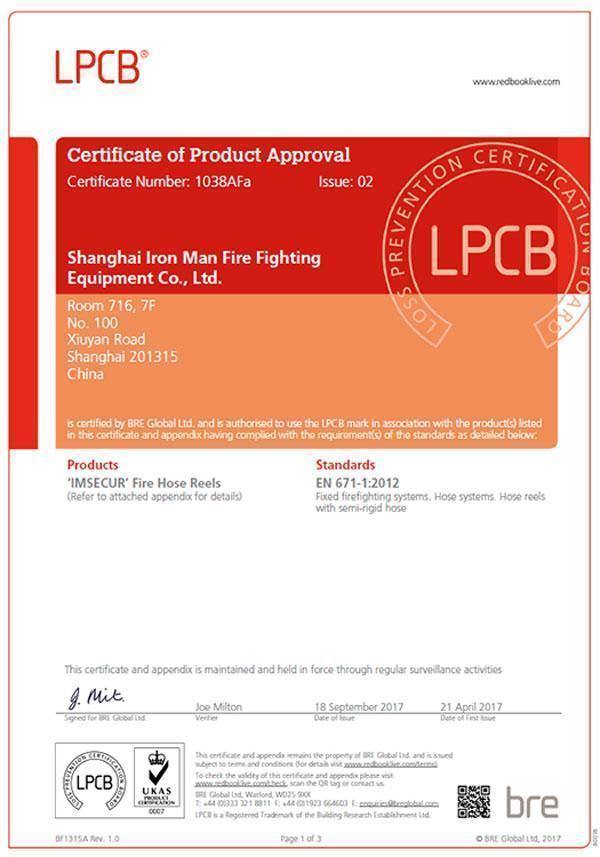

Сертификаты
Связанные
рукавная катушка высокого давления, противопожарное оборудование
