Рукавные катушки

Наша компания предлагает поворотные и неповоротные рукавные катушки с ручным или автоматическим приводом, а также комплектующие к ним (пожарные рукава, шкафы и направляющие для рукавов). Основным назначением катушек является рядовая укладка пожарных рукавов длиной до 30 метров. Они отличаются компактным дизайном с минимальным выступом и простотой обслуживания.

Рукавная катушка представляет собой эффективное средство противопожарной защиты, обеспечивающее непрерывную подачу воды в кратчайшие сроки. Как правило, катушки устанавливаются на промышленных и гражданских объектах.

Особенности:
Боковые диски катушки производятся из гальванически оцинкованной листовой стали толщиной 1,2 мм.
В комплекте предлагается пластиковый ствол-распылитель. Хромированный латунный ствол поставляется по дополнительному запросу.
Рабочее давление пожарного рукава составляет 12 бар, а разрывное внутреннее давление - 50 бар. Стандартно рукав выпускается в красном цвете, но по запросу мы можем предоставить рукава черного цвета.
Входной запорный клапан производится из латуни с покрытием из хрома.
Направляющая для рукава поставляется по запросу.
Поворотная катушка монтируется на поворотном кронштейне, который может вращаться на 180°.
Клапан срабатывает автоматически после трех полных оборотов барабана.
Рукавные катушки и пожарные рукава производятся согласно требованиям стандартов EN 671-1:2001 и EN 694:2001 соответственно.

1. Барабан с полужестким пожарным рукавом - сертификация противопожарной безопасности для оболочек

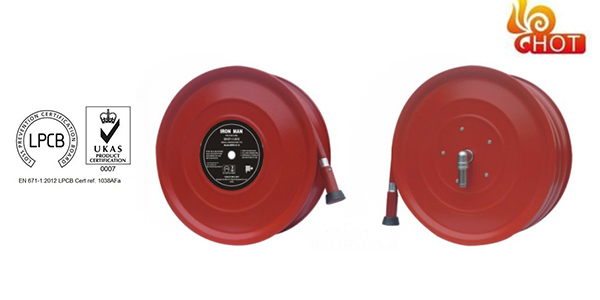

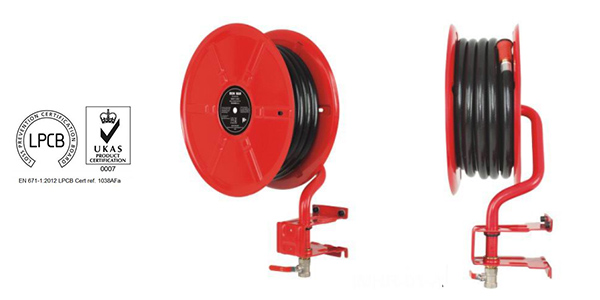

  • Барабан с поворотным кронштейном
  • Барабан с поворотным кронштейном

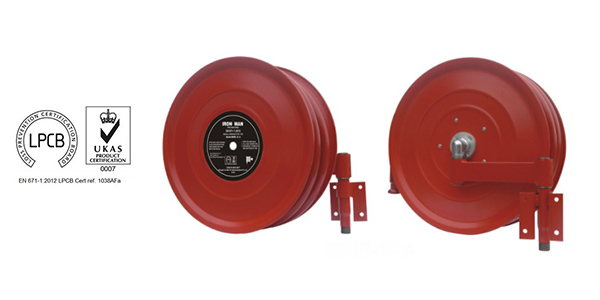

  • Барабан с поворотной трубой

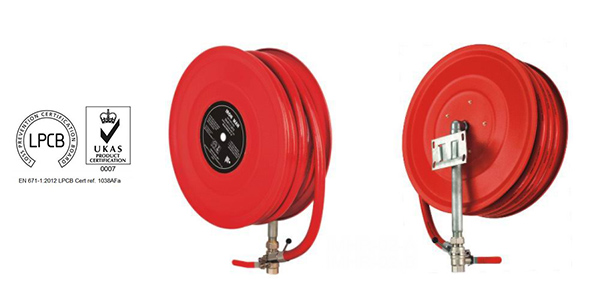

  • Барабан фиксированного типа

Применение

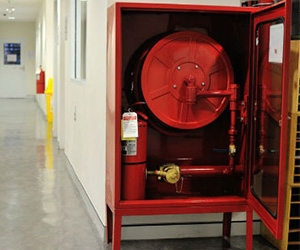

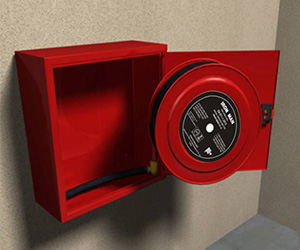

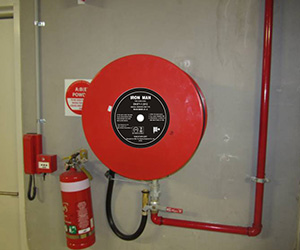

Настенное крепление в определенном месте или монтаж в шкаф

Спецификации:
1. Сертификат LPCB номер 1038AFa для полного диапазона размеров.
2. Изготовлено по стандарту BS EN671 - 1
3. Эффективный диапазон выброса шланга при 0,2 МПа (2 бар) давления составляет 10 метров в режиме JET.
4. Минимальный расход воды в режимах JET и SPRAY составляет 41 л/мин. при 0,6 МПа (6 бар).

Размеры

Модель Тип Диаметр и длина шланга Высота (A в мм) Ширина (B в мм) Глубина (C в мм)
IMHR-08-A Ручной, поворотный кронштейн, монтаж на стену или в шкаф 19 мм*30 м 555 600-610 210
IMHR-07-B Ручной, поворотный кронштейн, монтаж на стену или в шкаф 25 мм*30 м 600 570-580 210
IMHR-10-B Автоматический, поворотный кронштейн, монтаж на стену или в шкаф 19 мм*30 м 555 570-580 260
IMHR-06-B Автоматический, поворотный кронштейн, монтаж на стену или в шкаф 25 мм*30 м 600 610-680 230
IMHR-01-B Ручной, поворотный кронштейн, монтаж на стену 33 мм*30 м 740 670 420
IMHR-02-A Ручной, фиксированный, монтаж на стену 19 мм*30 м 720 555 230
IMHR-02-B Ручной, фиксированный, монтаж на стену 25 мм*30 м 720 555 260
IMHR-12-A Ручной, поворотная труба, монтаж на стену или в шкаф 19 мм*30 м 580 620 230
IMHR-13-A Автоматический, поворотная труба, монтаж на стену или в шкаф 19 мм*30 м 580 620 260
IMHR-14-A Ручной, поворотная труба, монтаж на стену или в шкаф 25 мм*30 м 600 640 250
IMHR-15-A Автоматический, поворотная труба, монтаж на стену или в шкаф 25 мм*30 м 600 640 260
IMHR-01-A Ручной, поворотный кронштейн, монтаж на стену 25 мм*30 м 816 600 200
IMHR-04-A Ручной, поворотная труба, монтаж на стену или в шкаф 19 мм*30 м 570 580 270
IMHR-04-B Ручной, поворотная труба, монтаж на стену или в шкаф 25 мм*30 м 570 580 300

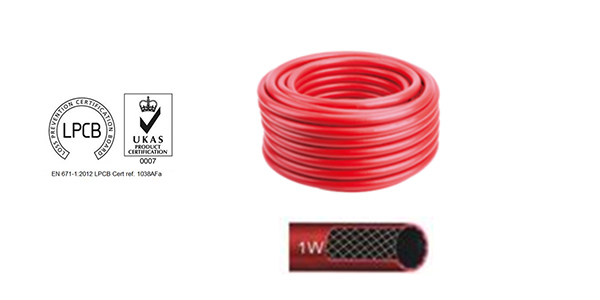

2. Полужесткий шланг изготовлен по стандарту BS

Наружный слой покрывают ингибитором УФ - Colorfast
Шланг Внутр. Диа. Внершн. Диа. Макс. рабочее давление Мин. давление разрыва Адгезия
19 мм 19 мм 25 мм 12 бар 42 бар >1.5 кН/м
25 мм 25 мм 32 мм 12 бар 42 бар >1.5кН/м
33 мм 33 мм 42 мм 7 бар 24.5 бар >1.5кН/м
Пластиковое сопло имеет функции SHUT, JET и SPRAY
Модель Настройка Диаметр Размер входного отверстия Скорость потока при 2 бар/6 бар (Л/мин/Jet/ Spray) Выброс при 2 бар
N-03-1 Jet/Spray 6 мм 3/4"(19 мм) >24/41 >11.2
N-03-2 Jet/Spray 8 мм 1"(25 мм) >39/68 >11.2

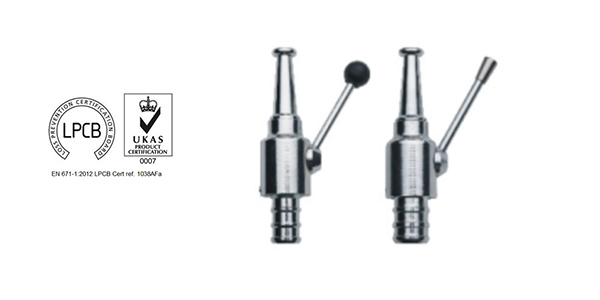

Латунное хромированное сопло имеет функции SHUT, JET и SPRAY
Модель Настройка Диаметр Размер входного отверстия Скорость потока при 2 бар/6 баар (Л/мин/Jet/ Spra) Выброс при 2 бар
N-10-1 Jet/Spray 6 мм 3/4"(19 мм) >24/41 >11.2
N-10-2 Jet/Spray 8 мм 1"(25 мм) >39/68 >11.2

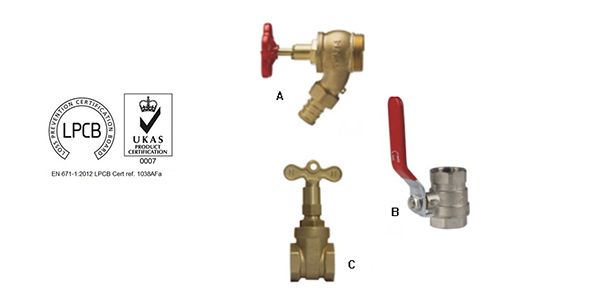

Модель Размер Материал Рабочее давление
A 1 1/2"-1" угловой клапан Латунь >18 бар
B 3/4"-3/4" шаровой клапан Латунь >18 бар
C 1"-1" клапан двойной регулировки Латунь >18 бар

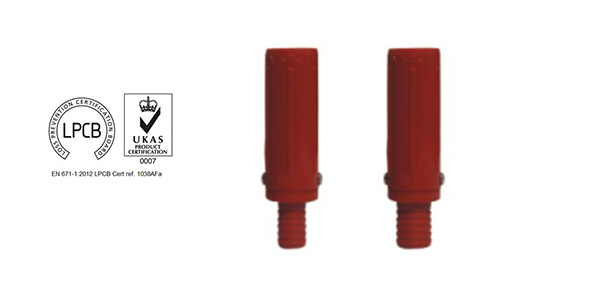

Режимы сопла

Общая инструкция по использованию

Ручной тип
1. Полностью откройте главный клапан
2. Вытяните шланг.
3. Откройте сопло, отрегулируйте распыление по мере необходимости.
4. Цельтесь струей в основание огня.
5. После использования закройте сопло, закройте главный клапан, смотайте шланг правильно вокруг барабана (не перекрывая боковые пластины). Откройте сопло для слива воды из рукава, а затем закройте сопло.

Автоматический тип
1. Вытяните шланг, поток воды начнет в течение 3х вращений.
2. Откройте сопло, отрегулируйте распыление по мере необходимости.
3. Цельтесь струей в основание огня.
4. После использования закройте сопло, закройте главный клапан, смотайте шланг правильно вокруг барабана (не перекрывая боковые пластины). Откройте сопло для слива воды из рукава, а затем закройте сопло.

О нашей продукции
Барабаны с пожарными рукавами IRON MAN изготовлены в соответствии с Британскими стандартами (Европейскими стандартами) BS EN 671-1. Это гарантирует высокую долговечность и производительность в любое время.

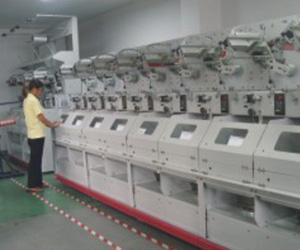

  • Сплетение из усиленного полиэстера
  • Инженер

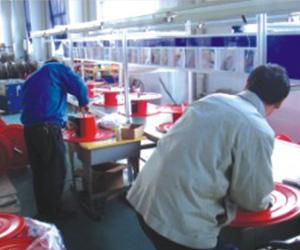

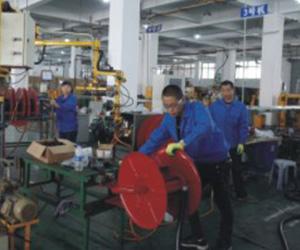

  • Сборочная линия

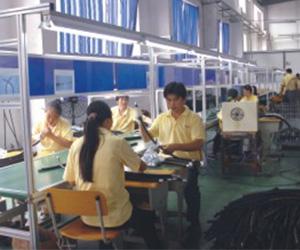

  • Сборочная линия
  • Сборочная линия

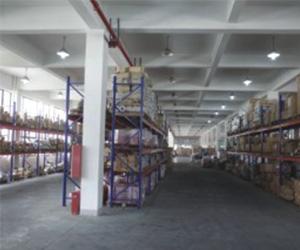

  • Склад

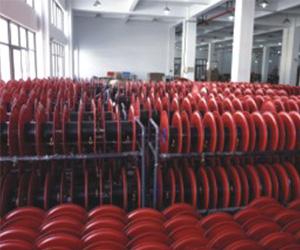

  • Склад полуфабрикатов
  • Сборка шкафа
  • Сборочная линия

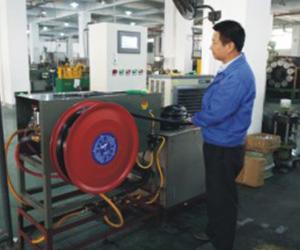

  • Тестирование продукта

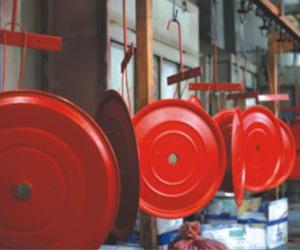

  • Порошковое покрытие

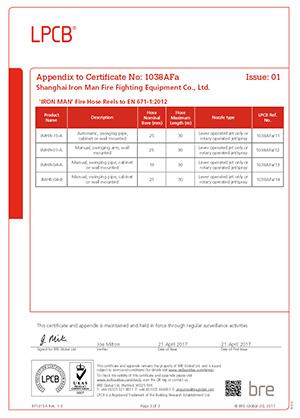

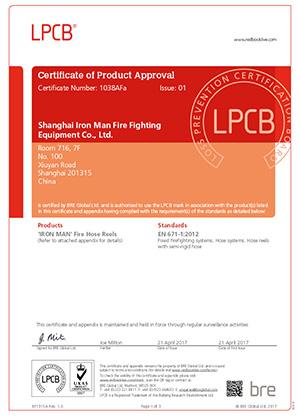

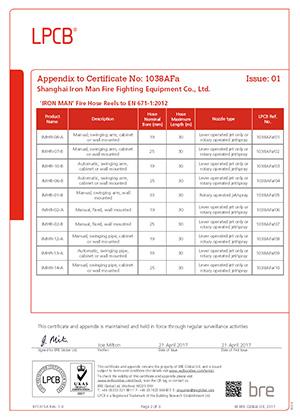

Сертификаты на полный диапазон размеров
