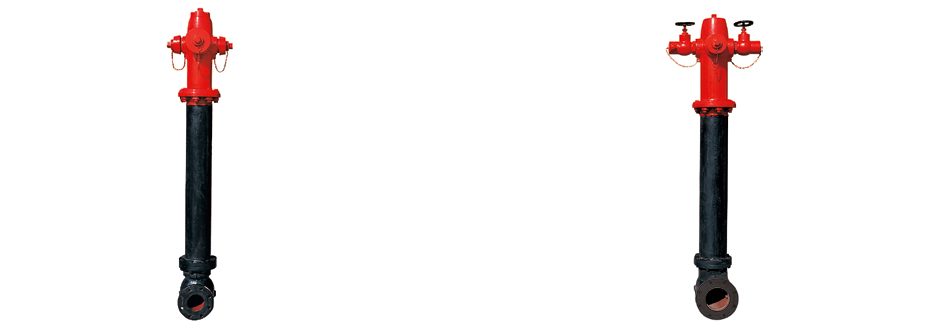

Надземный гидрант сухого типа

Запрос от

Изготовлен с соблюдением требований американского стандарта AWWA C502
Рабочее давление: 250 psi
Диапазон рабочих температур: 0℃~+60℃
Включен в номенклатуру Лаборатории по технике безопасности (UL) и одобрен FM
Соединение на входе: фланцевое (PN16 или ANSI)
Эпоксидное покрытие красного цвета
Одно отверстие для насосной станции с диаметром 4"/4 1/2", два отверстия для рукавов с диаметрами 2 1/2"

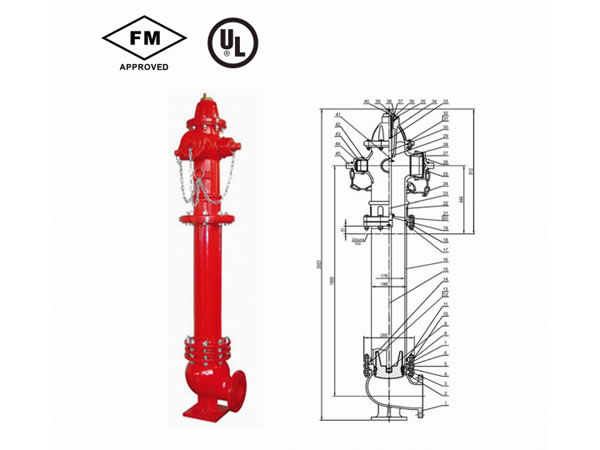

Компонент Материал Компонент Материал Компонент Материал
1. Корпус задвижки Ковкий чугун ASTM A536 16. Корпус Ковкий чугун ASTM A536 31. Шестигранная гайка Легированная оцинкованная сталь ASTM A 574
2. Кольцевой уплотнитель Бронза ASTM B584 17. Система ломки ASTM A126B 32. Болт Легированная оцинкованная сталь ASTM A 574
3. Уплотнительное кольцо Этилен-пропиленовый каучук 18. Болт Легированная оцинкованная сталь ASTM A 574 33. Гайка-ограничитель Сталь 45#
4. Запорный винт Бронза ASTM B584 19. Втулка Ковкий чугун ASTM A536 34. Крышка Ковкий чугун ASTM A536
5. Фланец главной задвижки Ковкий чугун ASTM A536 20. Ось шпинделя Нержавеющая сталь SS 304 35. Маслоуловитель
6. Уплотнительное кольцо Этилен-пропиленовый каучук 21. Шпиндель Нержавеющая сталь SS 304 36. Уплотнительное кольцо Этилен-пропиленовый каучук
7. Седло клапана Бронза ASTM B584 22. Гидрант Ковкий чугун ASTM A536 37. Уплотнительное кольцо Этилен-пропиленовый каучук
8. Уплотнение трубы Этилен-пропиленовый каучук 23. Верхний шток Легированная оцинкованная сталь ASTM A 574 M 38. Втулка ASTM B16-H02
9. Ось шпинделя Нержавеющая сталь SS 304 24. Цепь 39. Герметичное кольцо Этилен-пропиленовый каучук
10. Нижний фланец Ковкий чугун ASTM A 536 25. Заглушка Ковкий чугун ASTM A536 40. Ходовая гайка Бронза ASTM B584
11. Стопорное кольцо Нержавеющая сталь SS 304 26. Уплотнение Этилен-пропиленовый каучук 41. Ось шпинделя Нержавеющая сталь SS 304
12. Шестигранная гайка Легированная оцинкованная сталь ASTM A 574 27. Большое отверстие Бронза ASTM B 584 42. Уплотнительное кольцо Этилен-пропиленовый каучук
13. Болт Легированная оцинкованная сталь ASTM A 574 28. Уплотнительное кольцо Этилен-пропиленовый каучук 43. Малое отверстие Бронза ASTM B584
14. Клин Ковкий чугун ASTM A 536 с этилен-пропиленовым каучуком 29. Уплотнительное кольцо Этилен-пропиленовый каучук 44. Уплотнение Этилен-пропиленовый каучук
15. Нижний шток Легированная оцинкованная сталь ASTM A 574 M 30. Шток Нержавеющая сталь SS410 45. Заглушка Ковкий чугун ASTM A536
