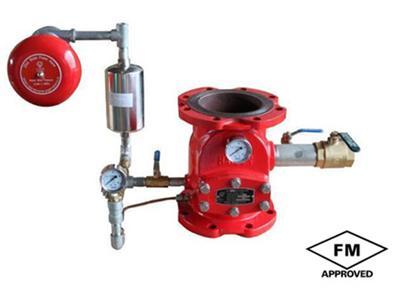

Водосигнальный клапан / Узел управления спринклерный с водосигнальным клапаном

Водосигнальный клапан / Узел управления спринклерный с водосигнальным клапаном состоит из седлового кольца, резиновой заслонки, сигнализаторов потока воды и гидравлических клапанов, которые используются в "мокрых" автоматических спринклерных противопожарных системах. Они предназначены для автоматического запуска электрических и/или гидравлических сигнализаторов при постоянном притоке воды в систему эквивалентный разрядке одного или более спринклеров.

Водосигнальный клапан

Особенности
Односторонняя прокладка труб, простота в эксплуатации
Гидравлический гонг 85 дб, аккуратный дизайн
Камера 1.7л для предотвращения ложной тревоги
Рабочее давление 1.6 мПа
Водосигнальный клапан сертифицирован FM
Производится 4",6",8" размеров, согласно стандартам фланцевого соединения NFPA
Комплектующие включают манометр, реле давления, триммеры и гидравлический гонг.

Комплектующие
1. Присадка
При установке водосигнального клапана ZSFZ в систему с разными гидравлическими давлениями, необходимо также использовать флегматизаторы для снижения вероятности ложного сигнала.

2. Гидравлический сигнализатор
После запуска водосигнального клапана ZSFZ, диск клапана поднимается с клапанного седла, далее по мере подачи воды проходит через флегматизатор и приостанавливает работу, вследствие чего гидравлический сигнализатор подает предупредительный сигнал.

3. Реле давления
Водосигнальный клапан ZSFZ может быть дополнительно оборудован реле давления, который предупреждает при непрерывной подаче воды путем передачи обратного электрического сигнала на противопожарную панель управления.

Характеристики
Габариты 4"(DN100) 6"(DN150) 8"(DN200)
Входное соединение Фланец Фланец Фланец
Выходное соединение Фланец Фланец Фланец
Макс. рабочее давление 232psi/16бар
Материал (Корпус) Ковкий чугун
Проверка герметичности на заводе 100%@464psi/32 бар
Стандартная обработка Покрытие красной краской
Характеристики фланца Фланец: Класс 150 ANSI B16.10 & ISO
Необходимые комплектующие стандартная комплектация
Дополнительные детали Замедляющая камера, гидравлический сигнализатор, реле давления
Метод установки Вертикально
Сертификаты и одобрения FM
*psi = фунт на квадратный дюйм

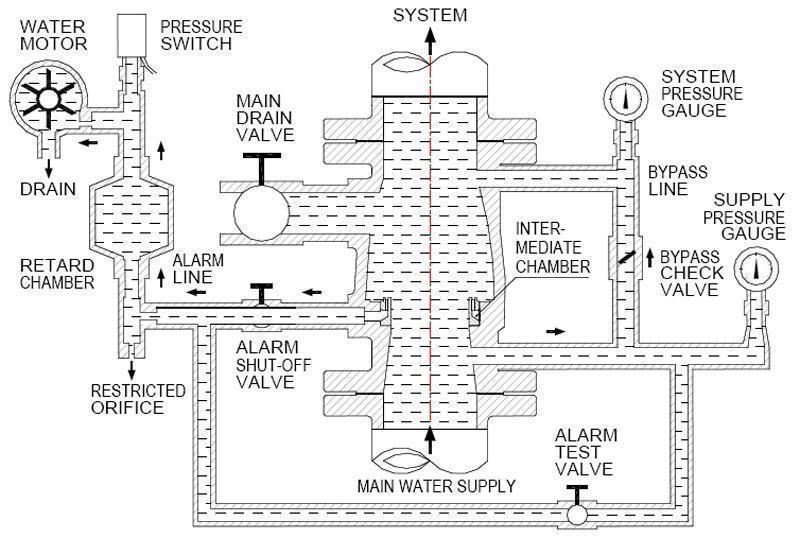

Метод работы
При повышении давления в системе пожаротушения, вода поступает в систему до достижения баланса между подачей воды и давлением системы. В этом случае водосигнальный клапан направляет давление на клапаны пожарных насосов для предотвращения обратного потока воды. По достижению баланса, водосигнальный клапан будет находиться в рабочем режиме и будет герметически запечатан в середине камеры седлового кольца. Таким образом, в случае монтажа или обслуживания водосигнального клапана в сигнальной установке (реле давления) будет отсутствовать предохранительный разъем.

Водосигнальный клапан

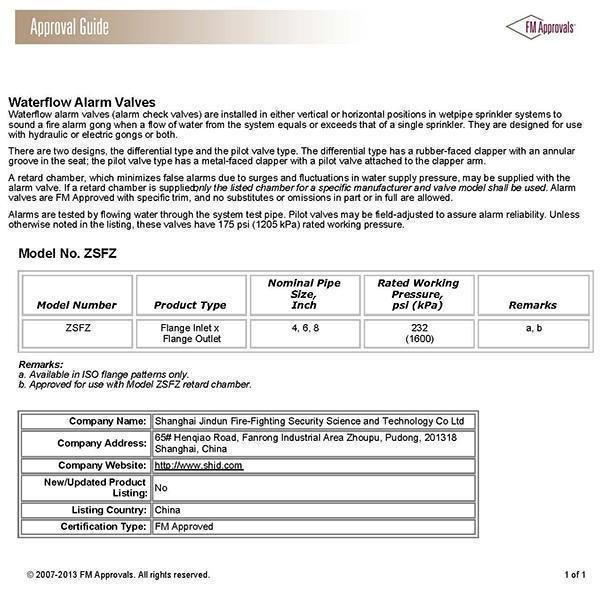

Сертификаты
