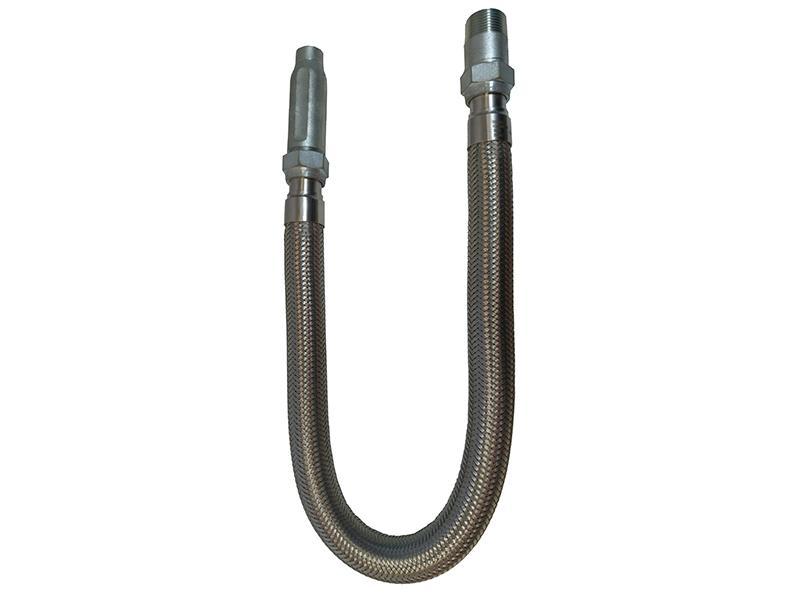

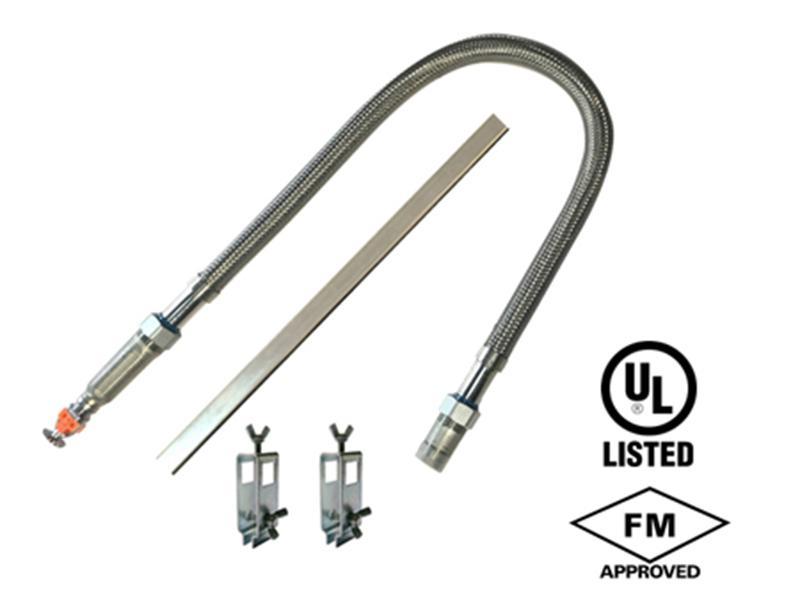

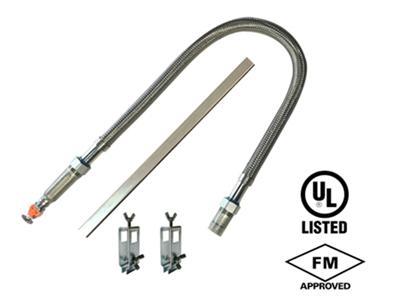

Гибкий металлический рукав подключается к спринклерной системе и водопроводной сети.
Одобрено FM

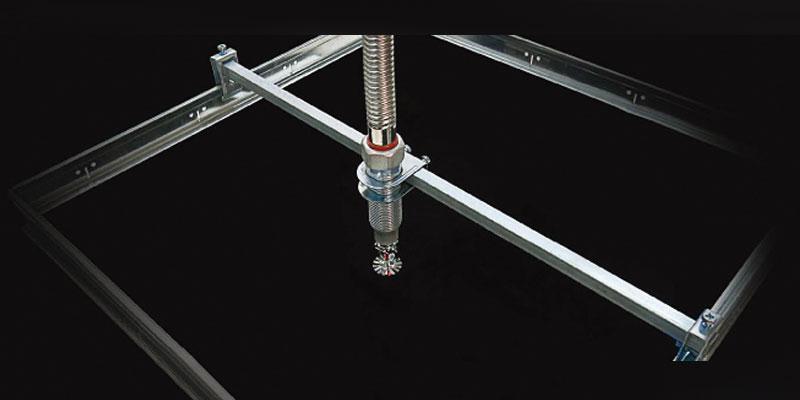

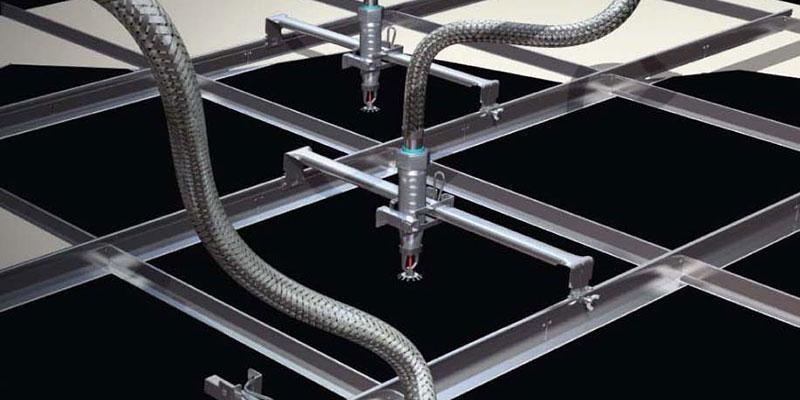

Применение: Коммерческие подвесные потолки
Номинальное рабочее давление :14.9 кг/см2 (200psi)
Испытательное давление: 56.2 кг/см2(800psi)
Максимальная температура окружающей среды: 135℃(275℉)
Минимальный радиус изгиба: 175мм (7дюйма)
Размер входного отверстия: 1" NPT (BSPT и Rp по выбору)
Размер выходного отверстия: 1/2" and 3/4" NPT (BSPT и Rp по выбору)
Длина: 700мм-1000мм-1200мм-1500мм-1800мм
Описание

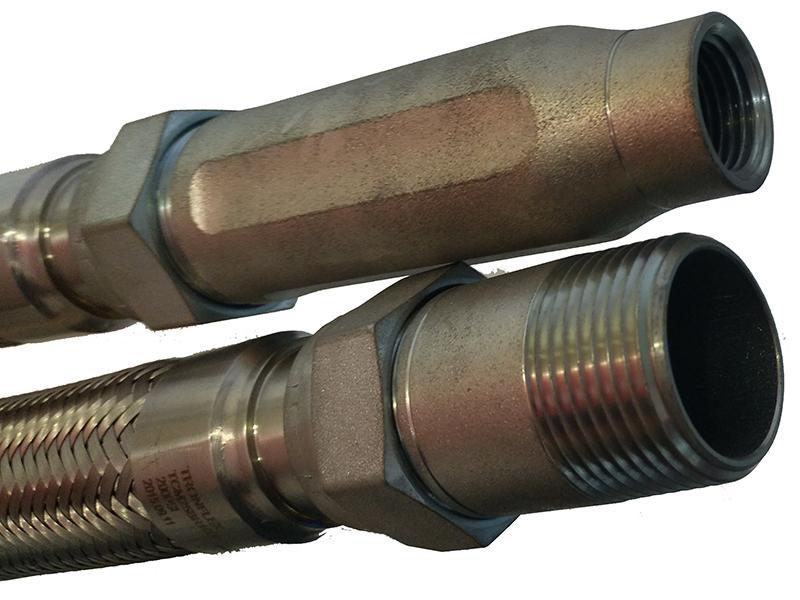

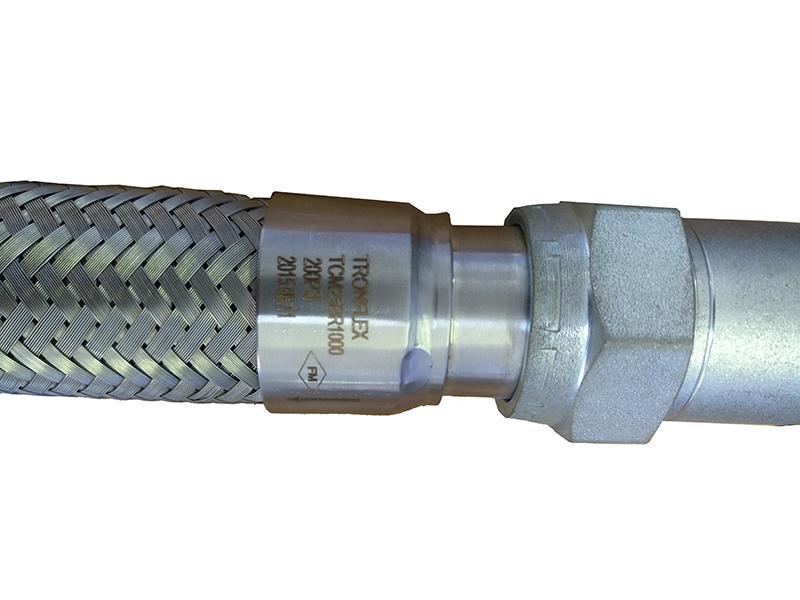

Соединительный разъем шланга

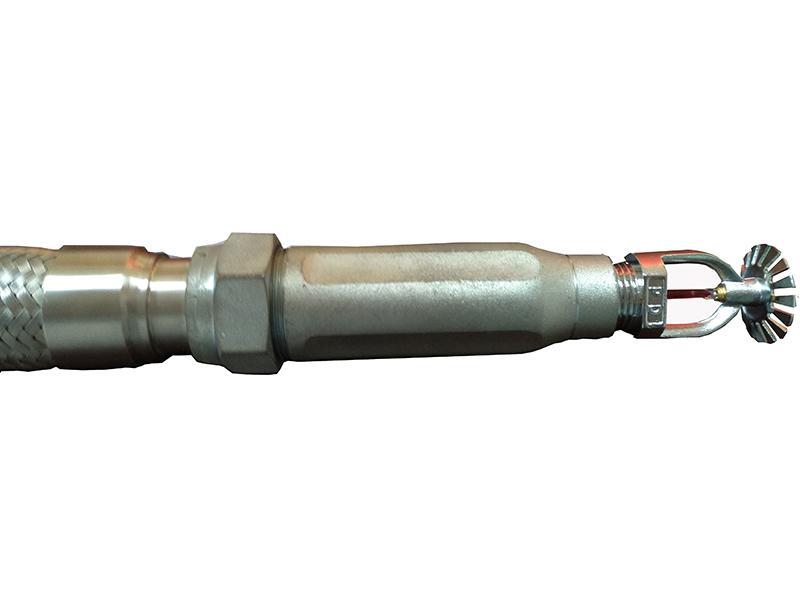

Соединение спринклера
Кронштейн

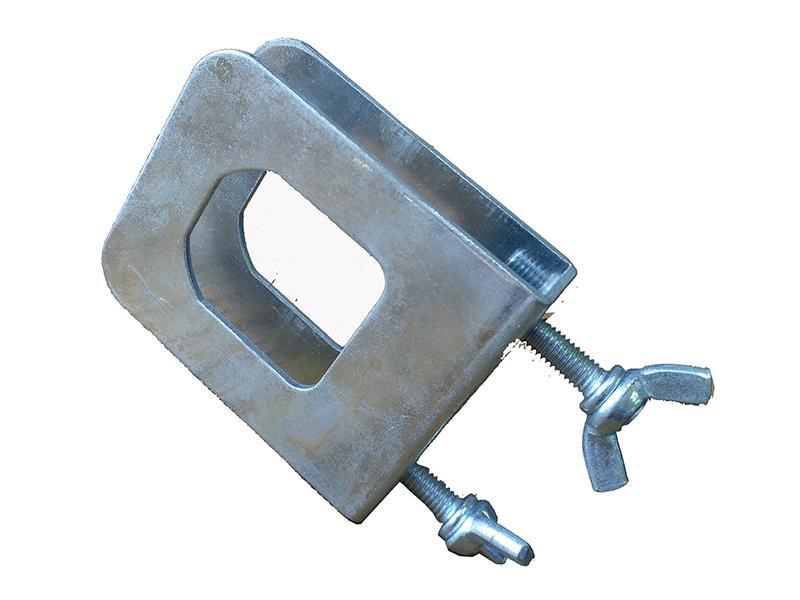

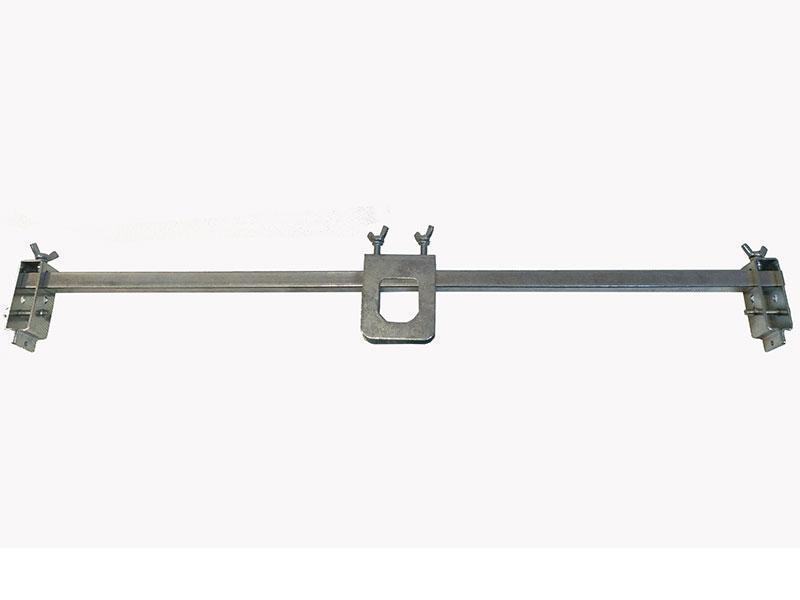

Кронштейн для крепления на потолке

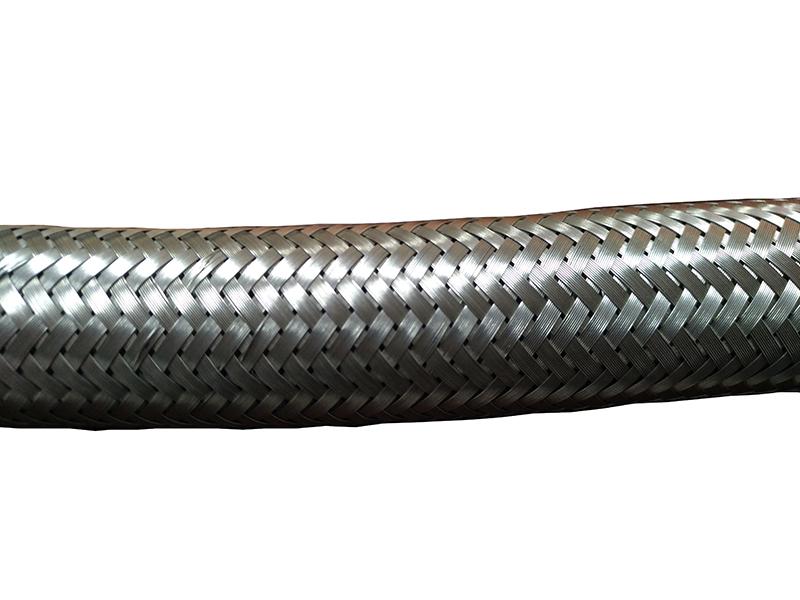

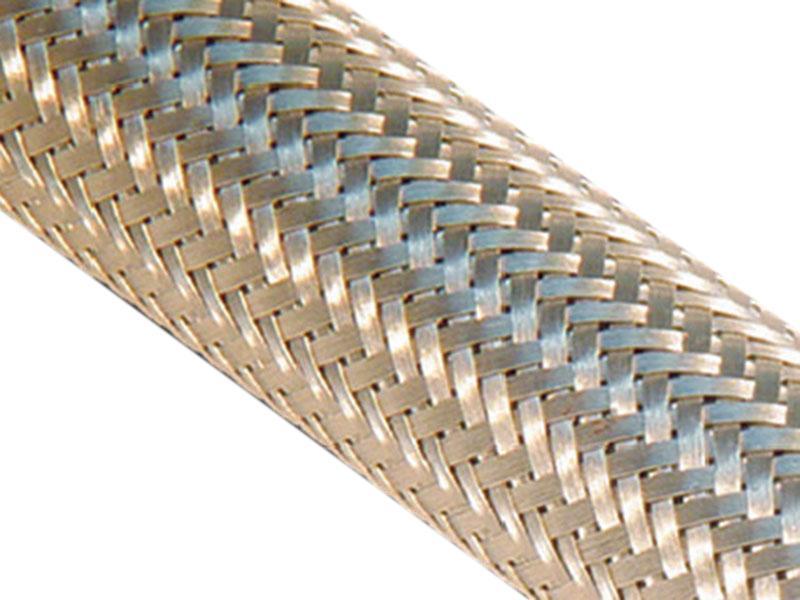

Оплетка
Соединительные детали
Длина шланга с соединительными приборами мм(дюйм)
700(28)
1000(40)
1200(48)
1500(60)
1800(72)
Максимальное количество изгибов
2
3
3
4
4
Эквивалентная длина трубы 1" и толщина 40 – фут(м)
1/2" NPT
20.3(6.2)
25.8(7.9)
29.5(9.0)
35.3(10.8)
41.5(12.5)
3/4" NPT
15.5(4.7)
20.0(6.0)
23.0(7.0)
28.0(8.5)
33.1(10.0)

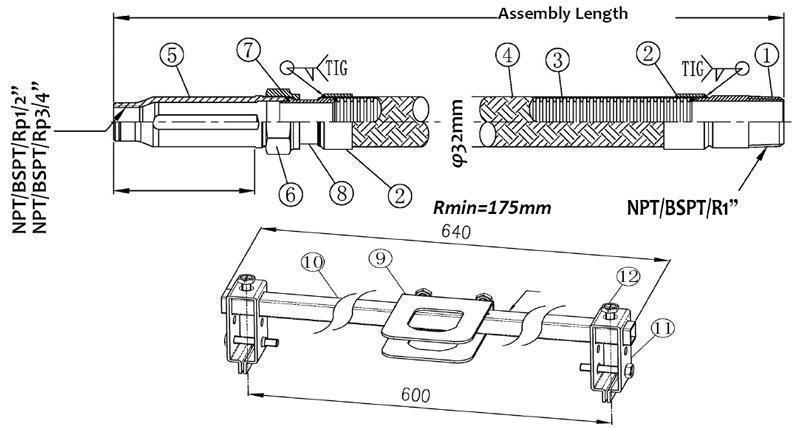

Список компонентов (с фиттингами)
Деталь#
Наименование
Материал
Количество
Деталь#
Наименование
Материал
Количество
1
Соединительная муфта
SUS304
1
7
Прокладка
EPDM
1
2
Уплотнительное кольцо
SUS304
2
8
Уплотнительное кольцо
SUS304
1
3

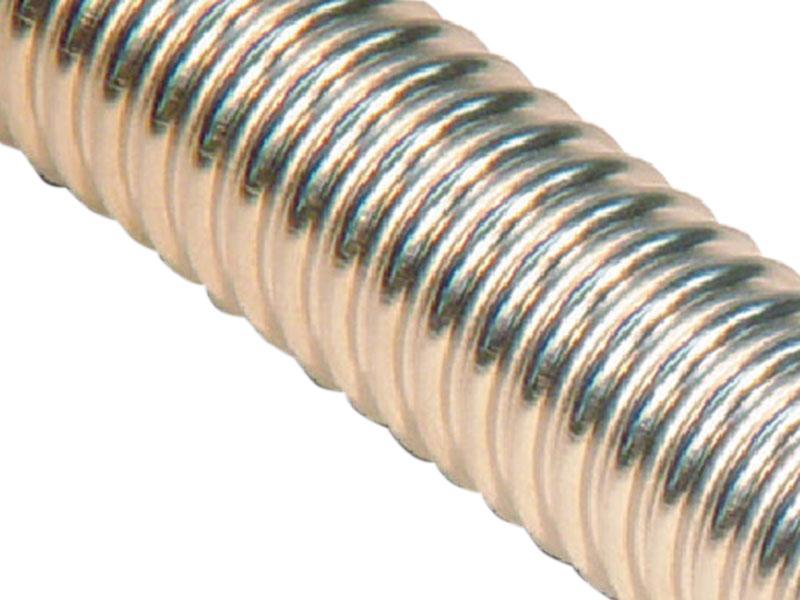

Шланг
SUS304
1
9
Центральный кронштейн
/
1
4
Оплетка
SUS304
1
10
Опорная балка
/
1
5
Редуктор
Углеродистая сталь
1
11
Боковой кронштейн
/
2
6
Гайка
Углеродистая сталь
1
12
M6 Болт
/
6

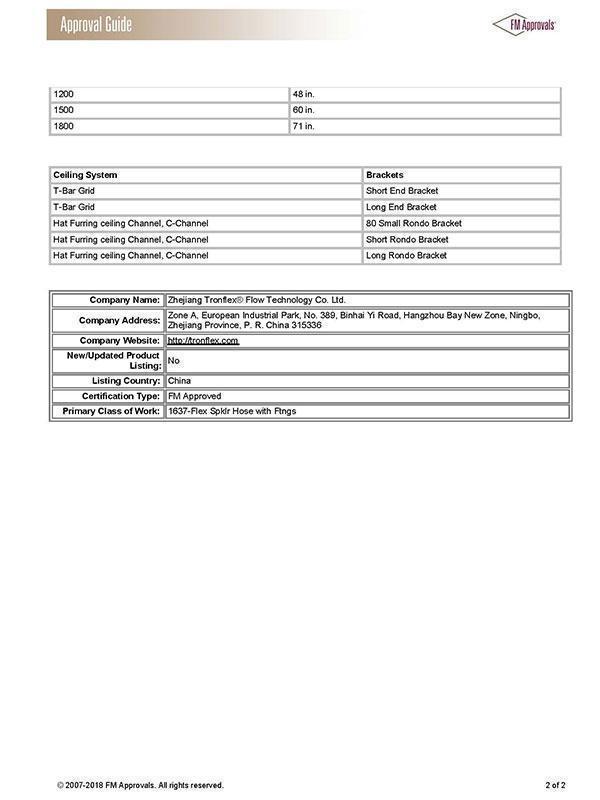

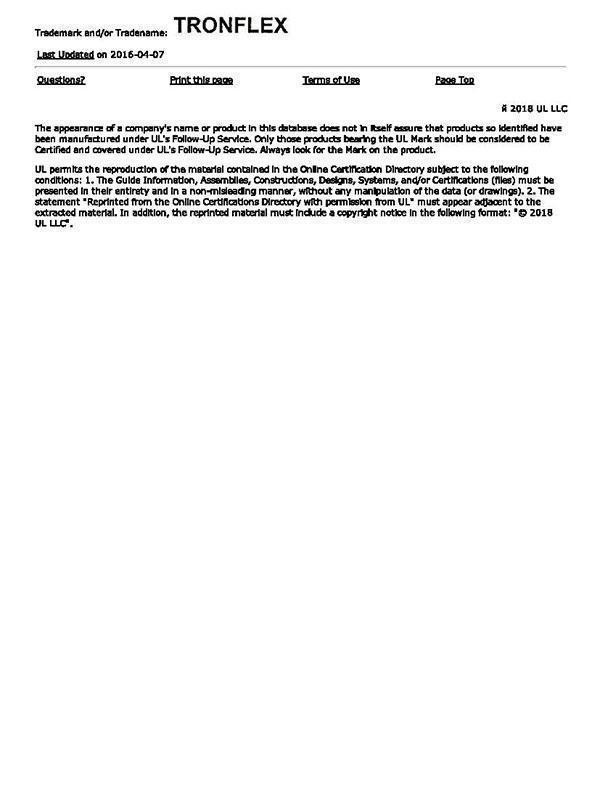

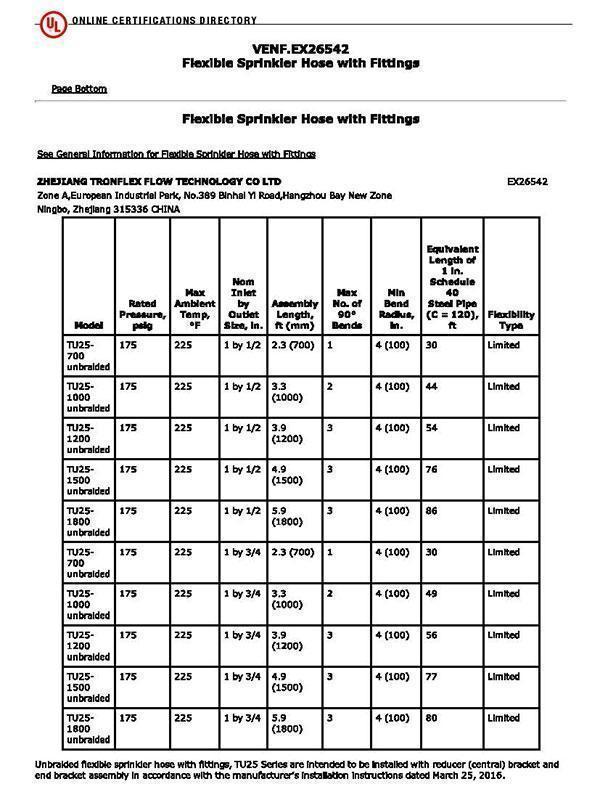

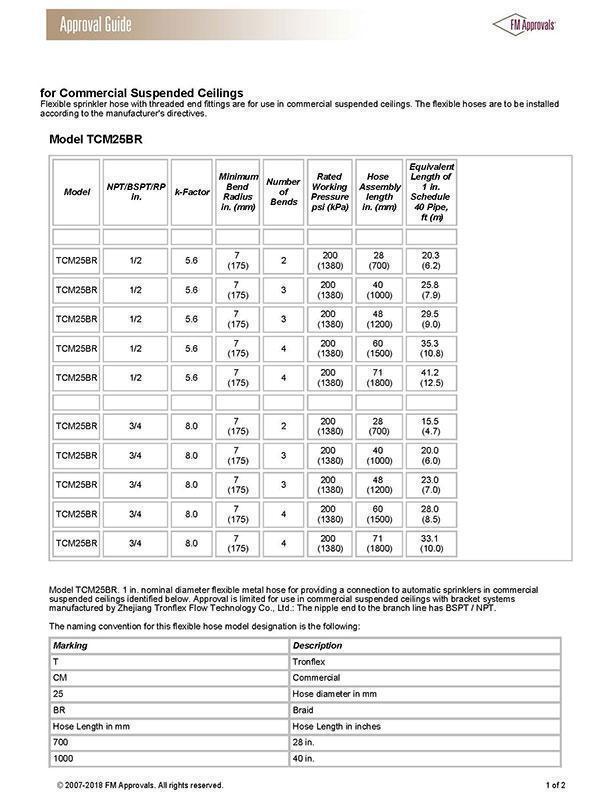

Сертификаты
