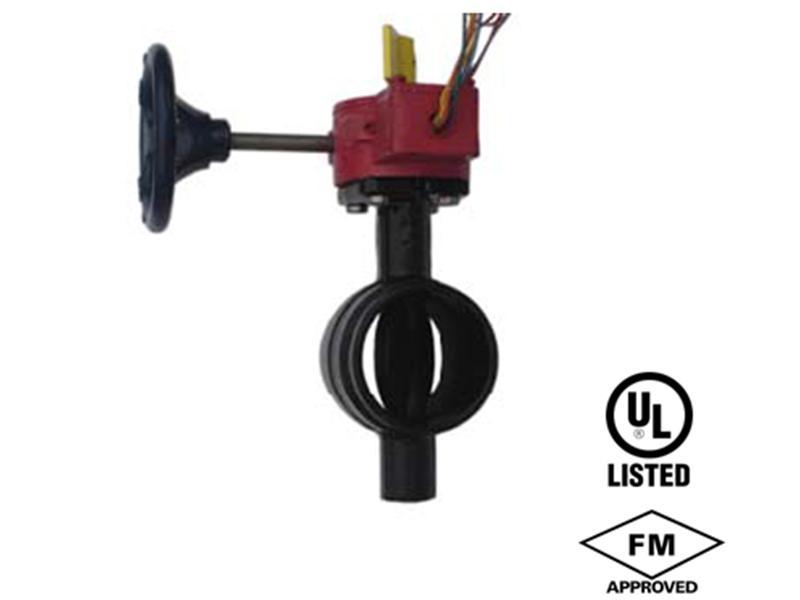

Дисковый затвор UL FM с контрольным переключателем

Дисковый затвор UL FM с контрольным переключателем

Может быть использован как внутри помещений, так и на открытом воздухе.
Поворотный дисковый затвор изготовлен из ковкого чугуна и покрыт полиамидом.
Затвор легко включается/выключается.
Дополнительно возможна установка выключателя контрольного устройства.
Сертифицирован FM и UL.

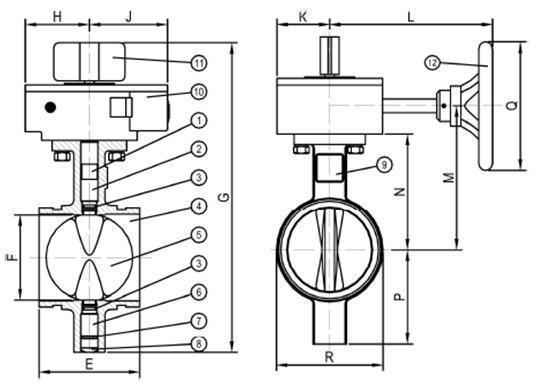

Деталь Характеристики
1.Верхний шток Нержавеющая сталь ASTM A 276 Type 420
2.Верхний подшипник Спеченная бронза и сталь PTFE
3.Уплотнительное кольцо EPDM
4.Корпус Ковкий чугун ASTM A 536, полиамидное покрытие
5.Диск Ковкий чугун ASTM A 536 с инкапсуляцией PDM
6.Нижний подшипник Спеченная бронза и сталь PTFE
7.Нижний шток Нержавеющая Сталь ASTM A 276 тип 420
8.Пылезащитная заглушка Поливинилхлорид (ПВХ)
9.Указатель Нержавеющая сталь
10.Редукторный привод Чугун и сталь
11.Индикатор Чугун
12.Штурвал Чугун
Дисковый затвор UL FM с контрольным переключателем
Габариты(мм)
Номер детали Размер (мм) OD E F G H J K L M N P Q R
Дюйм мм
VBG01-073 2.5 65 73 98 61 285 74 90 54 195 134 96 75 150 85
VBG01-076 3OD 65 76.1 98 61 285 74 90 54 195 134 96 75 150 85
VBG01-089 3 80 88.9 98 73 310 74 90 54 195 143 105 90 150 97
VBG01-114 4 100 114.3 116 98 360 74 90 54 195 173 135 110 150 124
VBG01-140 5.5OD 125 139.7 149 122 390 74 90 54 195 186 148 127 150 155
VBG01-141 5 125 141.3 149 122 390 74 90 54 195 186 148 127 150 155
VBG01-165 6.5OD 150 165.1 149 146 425 74 90 54 195 203 165 145 150 183
VBG01-168 6 150 168.3 149 146 425 74 90 54 195 203 165 145 150 183
VBG01-219 8 200 219.1 134 196 493 74 90 54 204 242 204 175 250 236
VBG01-273 10 250 273 160 243 578 99 101 77 241 290 245 210 300 289
