Обратный затвор UL FM с фланцами

Обратный затвор UL FM с фланцами

Концы соединений: ASME B16.1 класс 125
Рабочее давление: 200PSI, 250PSI, 300PSI доступны по запросу
Диапазон температур: 0 – 80 ℃
Наплавленное эпоксидное покрытие в соответствии с ANSI/AWWA C5500
Сертифицирован FM и UL/ULC

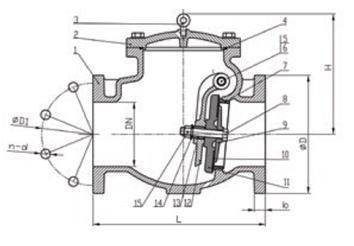

Габариты(мм)
DN Габариты(мм)
Дюйм мм L D D1 b n-￠d H
2 50 203 152 120.5 16 4-19.1 133
2.5 65 254 178 139.5 17.5 4-19.1 150
3 80 278 191 152.5 19 4-19.1 243
4 100 330 229 190.5 24 8-19.1 284
6 150 406 279 241.5 25.5 8-22.2 290
8 200 495 343 298.5 28.5 8-22.2 330
10 250 622 406 362 30.5 12-25.4 350
12 300 660 483 432 32 12-25.4 376
Обратный затвор UL FM с фланцами
Деталь Характеристики
1.Корпус ASTM A536,65-45-12
2.Крышка ASTM A536,65-45-12
3.Болт с ушком Оцинкованная углеродистая сталь
4.Уплотнительное кольцо NBR / EPDM
5.Шарнир AISI 304
6.Шарнирная втулка Латунь ASTM B16 C36000/Hpb63-3
7.Седловое кольцо Бронза или SS 304
8.Болт дискового седла AISI 304
9.Стопорная шайба Бронза ASTM B62 C83600/ZQSn5-5-5
10.Дисковое уплотнительное кольцо EPDM / SS304
11.Бронза ASTM A536,65
12.Шарнирный рычаг ASTM A536,65
13.Втулка болта Латунь ASTM B16 C36000/Hpb63-3
14.Уплотнительное кольцо NBR / EPDM
15.Гайка SS 304 / SS316
