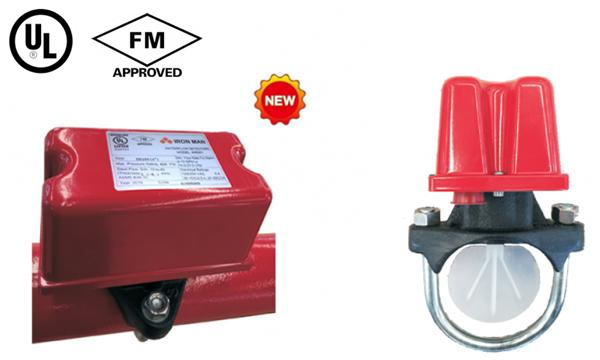

Сигнализатор потока жидкости UL FM
Сигнализатор потока жидкости
Описание продукта
Сигнализатор потока жидкости установлен в водяной наливной трубе в спринклерных системах пожаротушения. Толщина трубы составляет sch10 до sch40, размер трубы составляет 50мм to 200мм（2“ to 8”）. Под действием напора воды флажок отклоняется по направлению движения воды и приводит в действие контактную группу, благодаря чему срабатывает сигнал после заданного времени задержки.
1 Если поток задержится перед заданного времени, заданное время будет настраиваться заново.
2 Если скорость потока более 10 гал/мин., все выключатели работают.
3 Если скорость потока меньше 4 гал/мин., сигнализатор не сработает.

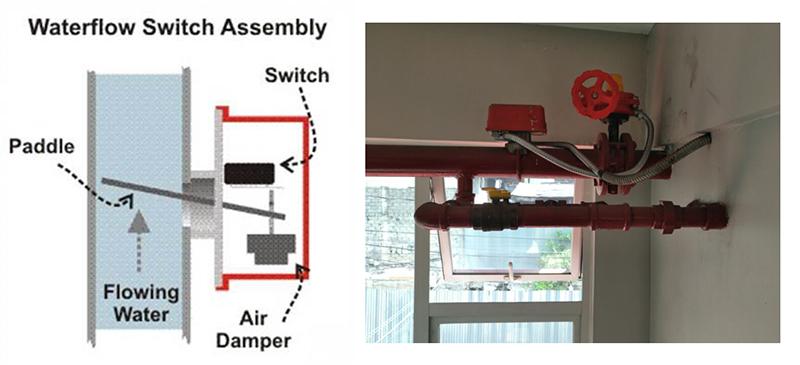

Применение
Характеристики продуктов
1 Данный сигнализатор потока жидкости предназначен для наружного и внутреннего использования, таким образом, диапазон температуры может быть 0°C до 49°C.
2 Сигнализотор оснащен винтами для предотвращения неразрешенных входов.
3 Он имеет пневматический замедлитель, чтобы предотвращать неверного сигнала по причине изменения давления потока или воздушного давления.
Технические параметры
1 Мощность на контактах: 8A @ 250 VAC;3A @ 24VDC; 2.5A@30VDC
2 Порог срабатывания сигнализатора (скорость потока): 4 - 10 GPM（15-38LPM）
3 Рабочее давление: 450PSI
4 Рабочая температура: 0℃〜49℃
5 Сопротивление коррозии: Внутренняя и внешняя поверхность с покрытием эпоксидной смолы.

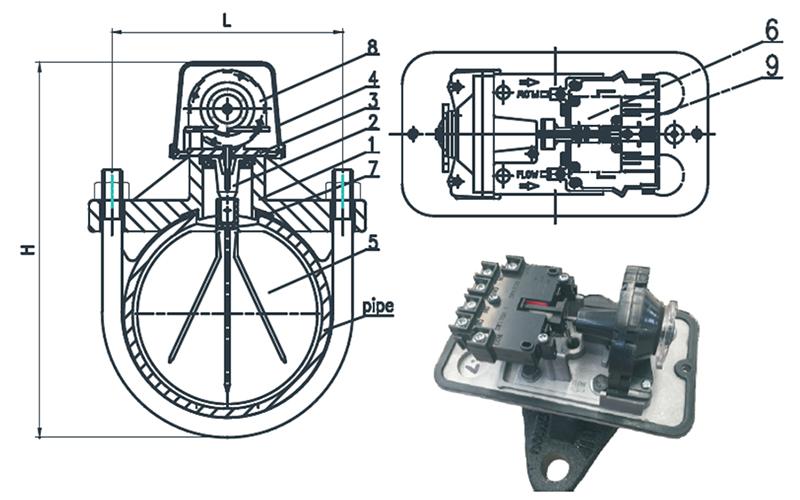

| Размер | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 |
| Д | 84 | 92 | 104 | 133 | 160 | 187 | 239 |
| В | 190 | 200 | 220 | 245 | 270 | 300 | 350 |
| Dнар.трубы | 60.3 | 73 | 88.9 | 114.3 | 141.3 | 168.3 | 219.1 |
| Толщина трубы | 2.77-3.91 | 3.05-5.16 | 3.05-5.49 | 3.05-6.02 | 3.04-6.55 | 3.40-7.11 | 3.76-8.18 |
| Номер | Наименование | Материал |
| 1 | Седло | DI,A536 65-45-12 |
| 2 | Кронштейн | SS304+EPDM |
| 3 | плита | Алюминиевый сплав |
| 4 | Крышка | Алюминиевый сплав |
| 5 | Палка | Пластик |
| 6 | Micro switch | Пластик |
| 7 | Сальник | EPDM |
| 8 | Замедлитель | Пластик |
| 9 | Присоединительная коробка | Пластик |
Замедлитель
Вы можете настраивать замедленное время с помощью ручки регулировки с 0 до максимума.
Регулируете ручку по часовой стрелке для увеличения задержки, а против часовой стрелки для снижения задержки. Замедленное время должно быть минимальным, если встречаются неверный сигнал.
