Рукавные катушки LPCB

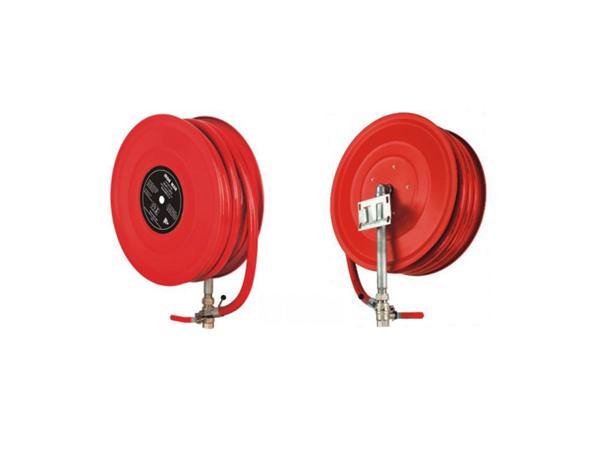

Рукавные катушки с утверждением Semi-Rigid Hose-LPCB

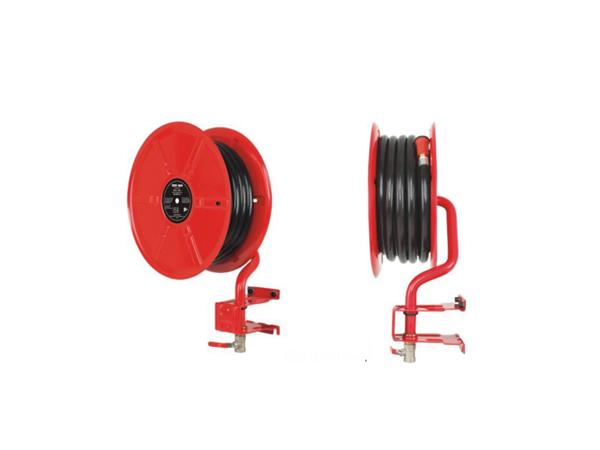

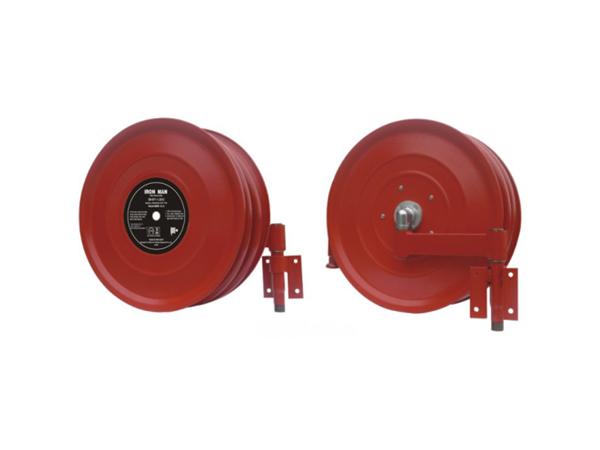

  • Барабан с поворотным кронштейном
  • Барабан с поворотным кронштейном
  • Барабан с поворотной трубой

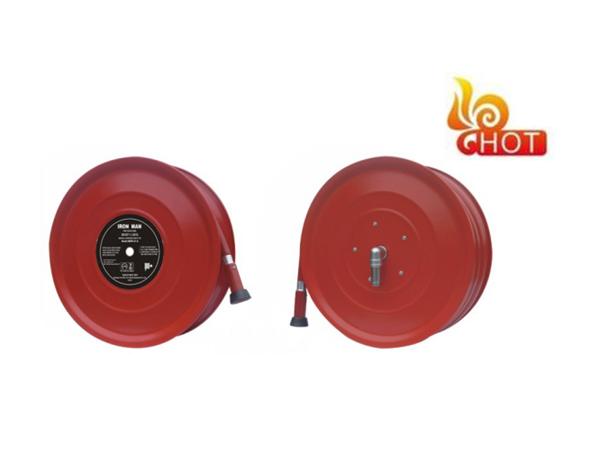

  • Барабан фиксированного типа
Запрос от

Применение

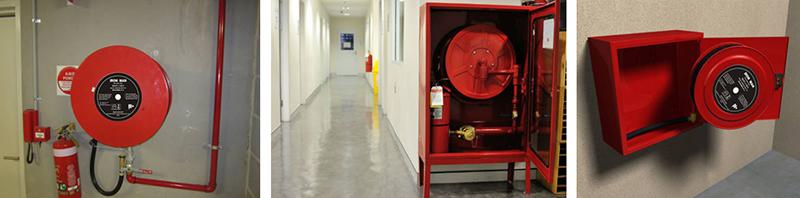

Настенное крепление в определенном месте или монтаж в шкаф.

Технические параметры
1 Сертификат LPCB номер1038AFa для полного диапазона размеров.
2 Изготовлено по стандарту BS EN671-1.
3 Эффективный диапазон выброса шланга при 0,2 Мпа (2бар) давления составляет 10 метров.
4 Минимальный расход воды составляет 41 л/мин. при 0,6 Мпа (6 бар).
5 Боковые диски катушки производятся из листовой стили толщиной 1,2мм, что позволяет обеспечивать прочность катушки. Катушки выпускаются в красном цвете.

Модель Тип Диаметр и длина катушки Высота (A мм) Ширина (B мм) Толщина (C мм)
IMHR-08-A Ручной привод, поворотный кронштейн, монтаж в стене или шкаф 19mm*30m 555 600-610 210
IMHR-07-B Ручной привод, поворотный кронштейн, монтаж в стене или шкаф 25mm*30m 600 570-580 210
IMHR-10-B Автоматический привод, поворотный кронштейн, монтаж в стене или шкаф 19mm*30m 555 570-580 260
IMHR-06-B Автоматический привод, поворотный кронштейн, монтаж в стене или шкаф 25mm*30m 600 610-680 230
IMHR-01-B Ручной привод, поворотный кронштейн, монтаж в стене 33mm*30m 740 670 420
IMHR-02-A Ручной привод, неповоротный, монтаж в стене 19mm*30m 720 555 230
IMHR-02-B Ручной привод, неповоротный, монтаж в стене 25mm*30m 720 555 260
IMHR-12-A Ручной привод, поворотная труба, монтаж в стере или шкаф 19mm*30m 580 620 230
IMHR-13-A Автоматический привод, поворотная труба, монтаж в стере или шкаф 19mm*30m 580 620 260
IMHR-14-A Ручной привод, поворотная труба, монтаж в стере или шкаф 25mm*30m 600 640 250
IMHR-15-A Автоматический привод, поворотная труба, монтаж в стере или шкаф 25mm*30m 600 640 260
IMHR-01-A Ручной привод, поворотный кронштейн, монтаж в стене 25mm*30m 816 600 200
IMHR-04-A Ручной привод, поворотная труба, монтаж в стере или шкаф 19mm*30m 570 580 270
IMHR-04-B Ручной привод, поворотная труба, монтаж в стере или шкаф 25mm*30m 570 580 300

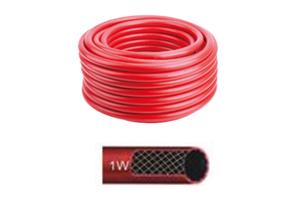

Изготовлено полу-жесткий рукав по стандарту BS EN 694:2014.
Поверхность с покрытием ультрафиолетового ингибитора для обеспечения яркости.

Шланг ID OD Макс.рабочее давление Мин. давление разрыва Адгезия
19mm 19mm 25mm 12бар 42бар >1.5кН/м
25mm 25mm 32mm 12бар 42бар >1.5кН/м
33mm 33mm 42mm 7бар 24.5бар >1.5кН/м

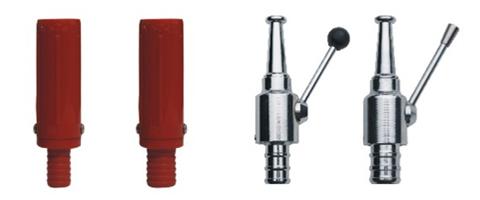

Пластиковое сопло имеет функции: jet, spray и switch.

Модель Настройка Диаметр Размер входа Скорость потока при давлением 2 бар или 6 бар (L/Min/Jet/Spray) Выброс при 2 бар
N-10-1 Jet/Spray 6mm 3/4"(19mm) >24/41 >11.2
N-10-2 Jet/Spray 8mm 1"(25mm) >39/68 >11.2

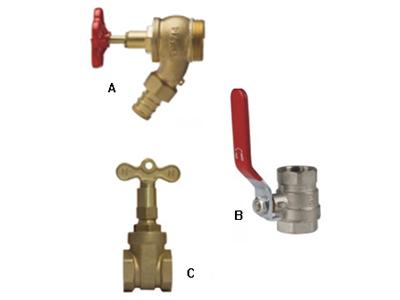

Модель Размер Материал Рабочее давление
A 1 1/2"-1" угловой клапан Латунь >18бар
B 3/4"-3/4" шаровой клапан Латунь >18бар
C 1"-1" клапан двойной регулировки Латунь >18бар

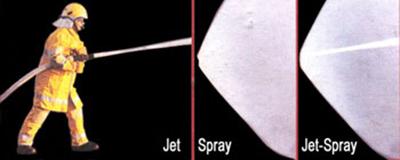

  • Режимы сопла
  • Общая инструкция по сипользованию

Ручной тип
1 Полностью откройте главный клапан.
2 Вытяните шланг.
3 Откройте сопло, отрегулируйте распыление по мере необходимости.
4 Цельтесь струей в основание огня.
5 После использования закройте сопло, закройте главный клапан, смотайте шланг правильно вокруг.
6 Откройте сопло для слива воды из рукава, а затем закройте сопло.

Автоматический тип
1 Вытяните шланг, поток воды начнет в течение третьих вращений.
2 Откройте сопло, отрегулируйте распыление по мере необходимости.
3 Цельтесь струей в основание огня.
4 После использования закройте сопло, закройте главный клапан, смотайте шланг правильно вокруг.
5 Откройте сопло для слива воды из рукава, а затем закройте сопло.

Описание продуктов
Барабаны с пожарными рукавами IRON MAN（IMSECUR）изготовлены в соответствии с Британскими стандартами (Европейскими стандартами) BS EN 671-1.

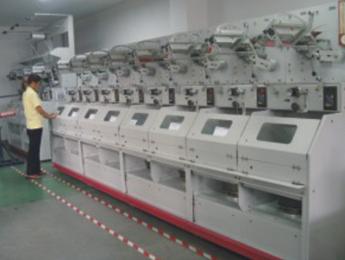

  • Оплетение из усиленного полиэстера
  • Инженер

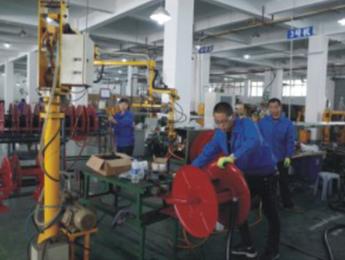

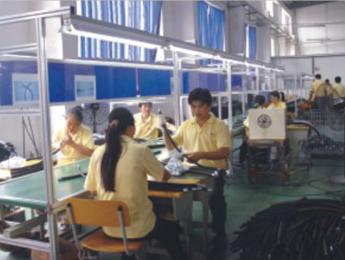

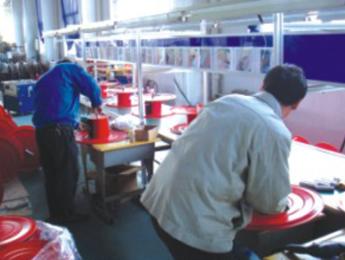

  • Сборочная линия

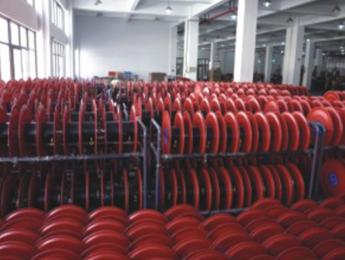

  • Склад полуфабрикатов

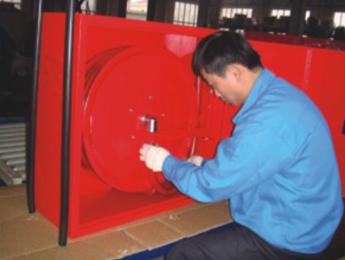

  • Сборка шкафа
  • Сборочная линия
  • Сборочная линия
  • Тестирование продукта

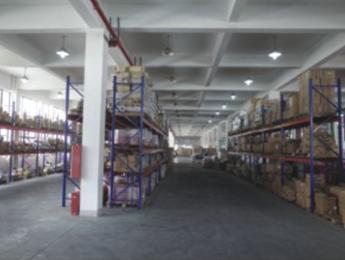

  • Склад

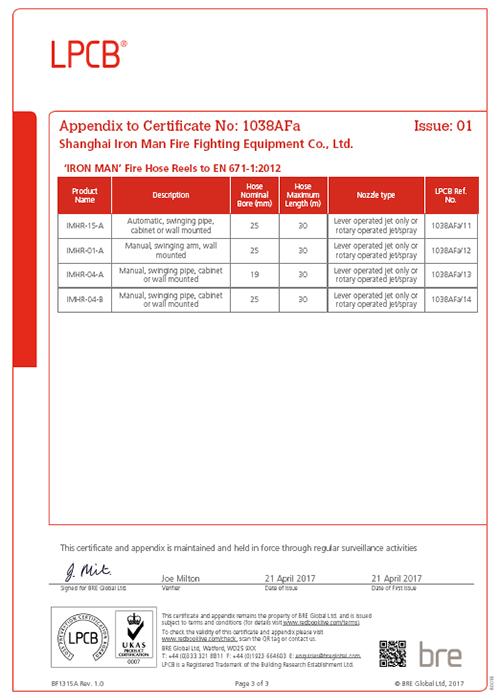

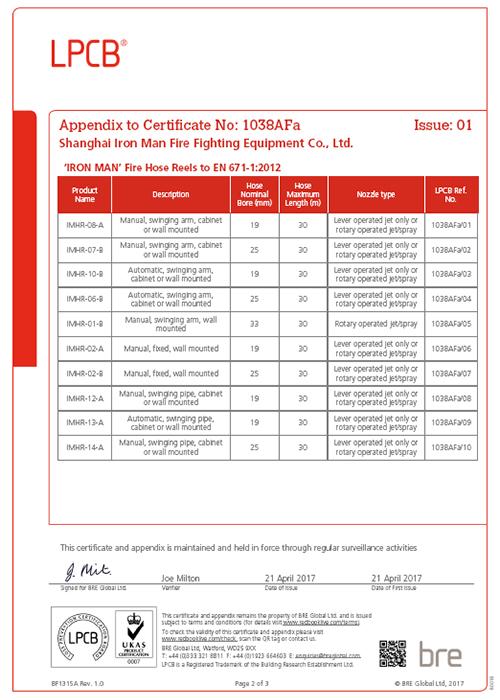

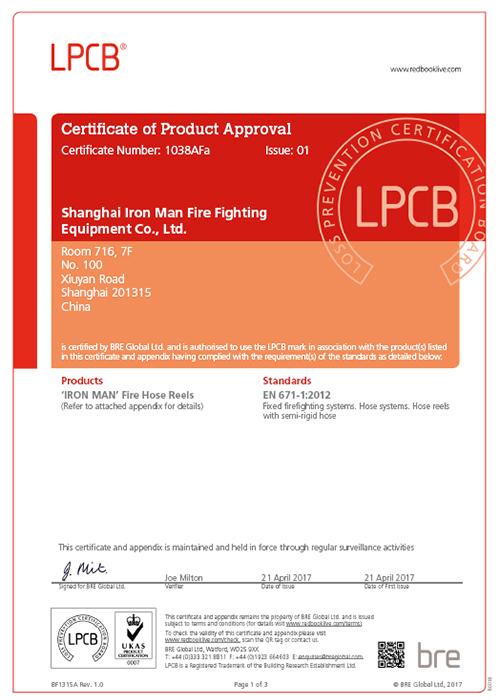

Сертификаты на полный диапазон размеров
