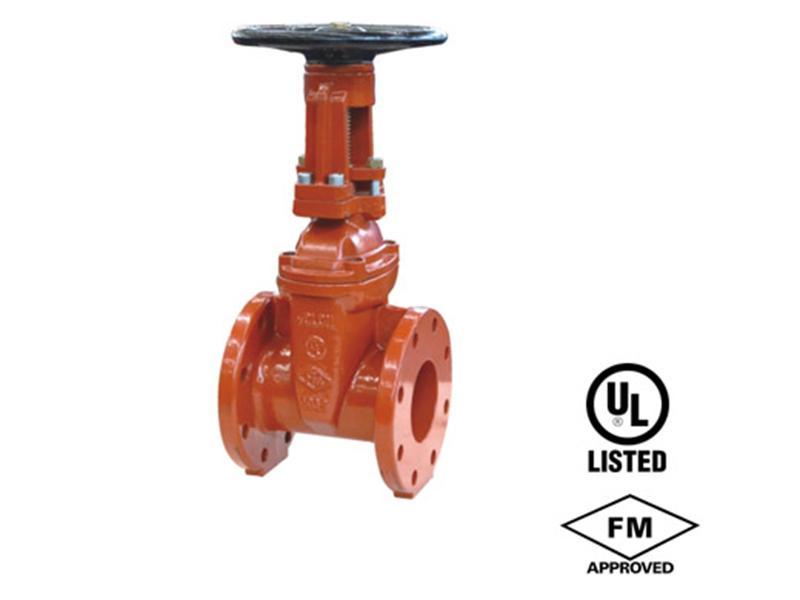

Задвижка с фланцами на боковых отводах UL FM

Задвижка с фланцами на боковых отводах UL FM

Крышка клапана. Наружный ходовой винт. Обрезиненный клин
300PSI/20.7 бар давление при температуре холодной обработки (давление опробования)
Соответствует AWWA C509
Покрыт наплавленным эпоксидным покрытием (FBE) изнутри и снаружи
Максимальная рабочая температура 185℃/85℃
Фланец: ANSI класс 125/150, доступны другие размеры
Сертифицирован FM и UL/ULC

Деталь Характеристики
1.Корпус клапана Ковкий чугун ASTM A 536
2.Обрезиненный клин Ковкий чугун ASTM A 536 с инкапсуляцией PDM
3.Гайка Бронза ASTM B 584 UNS C83600
4.Штифт Нержавеющая сталь l ASTM A276 UNS S42000
5.Кольцо уплотнения клина EPDM
6.Уплотнитель крышки EPDM
7.Крышка Ковкий чугун ASTM A 536
8.Сальник штока EPDM
9.Резьбовая втулка Оцинкованная углеродистая сталь
10.Втулка сальника Латунь ASTM B 584
11.Сальник Чугун ASTM A 126-B
12.Гайка втулки Нержавеющая Сталь
13.Винт вилки Сплав стали ASTM A 574M оцинкованный
14.Вилка Чугун ASTM A126-B
15.Сальник вилки Бронза ASTM B 584
16.Установочный винт с плоским концом Стальной сплав ASTM F 912M с черной оксидной пленкой
17.Ретейнер сальника вилки Чугун ASTM A 126-B
18.Штурвал Ковкий чугун ASTM A 536
19.Гайка штурвала Оцинкованная углеродистая сталь
20.Винт с плоской головкой Оцинкованная углеродистая сталь
21.Шток Бронза ASTM B 150 UNS C61400
22.Крышка винта Сплав стали ASTM A 574M оцинкованный
Габариты (мм)
Номер детали Размер (мм) L (мм) D (мм) G (мм) H открытый (мм) H закрытый (мм) Оборотов до открытия
Дюйм мм
F907-065 2.5 65 190 64 200 453 378 8.8
F907-080 3 80 203 76 254 510 405 10.5
F907-100 4 100 229 102 254 568 422 13.75
F907-150 6 150 267 152 315 769 581 16
F907-200 8 200 292 203 375 960 724 17.5
F907-250 10 250 330 254 416 1139 877 21.5
F907-300 12 300 356 305 445 1326 1014 25.5
