Указатель положения задвижки

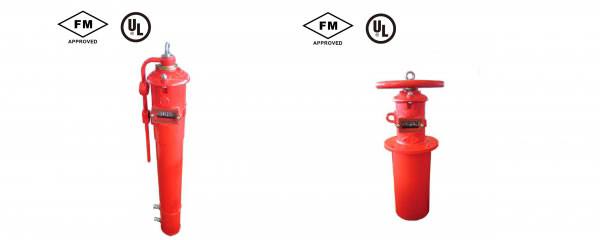

Указатель положения задвижки разработан специально для задвижек с невыдвижным шпинделем (NRS), установленных на подземном трубопроводе. Он может быть смонтирован на стене или в вертикальном положении над задвижкой. Данное устройство было включено в номенклатуру Лаборатории по технике безопасности (UL) и одобрено FM. Основной материал: ковкий чугун.

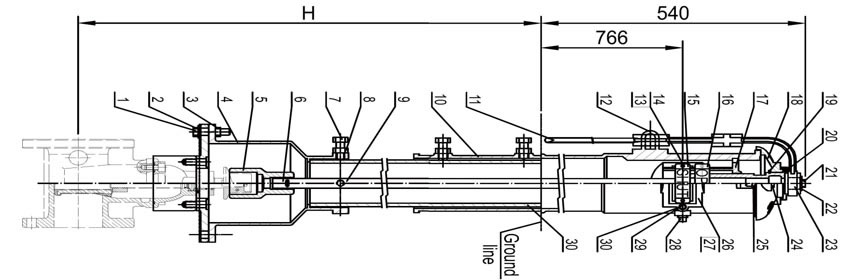

Деталь Спецификации Деталь Спецификации
1. Болт с шестигранной головкой ASTM A105 18. Крышка ASTM A536
2. Шайба ASTM A105 19. Пружинное стопорное кольцо 65Mn
3. Шестигранная гайка ASTM A105 20. Винт с головкой ASTM A105
4. Седло ASTM A536 21. Болт с шестигранной головкой ASTM A105
5. Торцовый ключ ASTM A536 22. Большая шайба ASTM A105
6. Шпилька ASTM A105 23. Ходовая гайка ASTM C61400
7. Болт с шестигранной головкой ASTM A105 24. Болт с T -образной головкой ASTM A105
8. Шестигранная гайка ASTM A105 25. Квадратная гайка ASTM A105
9. Рабочая область ASTM A105 26. Колпак PMMA
10. Корпус ASTM A536 27. Уплотнение Silicon Rubber
11. Ключ ASTM A536 28. Заглушка KT30-16
12. Специальный П-образный болт ASTM A105 29. Винт с головкой ASTM A276
13. Панель с пазами ASTM A105 30. Шайба ASTM A105
14. Шестигранная гайка ASTM A105 31. Вертикальная труба ASTM A536
15. Табличка положения « Выкл .» ZL 101
16. Табличка положения « Вкл .» ZL 101
17. Каретка ASTM A126B
