Задвижка без маховика UL FM
◆ Крышка болтового соединения. Шток без прибыли. Упругий клин
◆ 300PSI/20.7 бар рабочее давление при низкой температуре
◆ Соответственно AWWA C509
◆ Внутреннее и наружное эпоксидное покрытие.
◆ Макс. температура 185℉/85℃
◆ Фланец: ANSI класс 125/150, другие размеры фланца доступные.
◆Одобрен FM и по технике безопасности UL/ULC

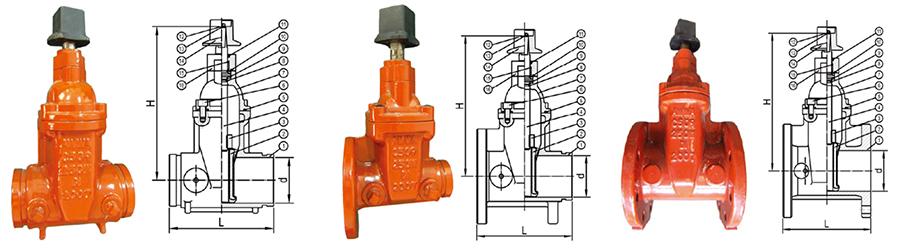

| Деталь | Спецификация |
| 1.Корпус | Ковкий чугун ASTM A 536 |
| 2.Упругий клин | Ковкий чугун ASTM A 536 with EPDM Encapsulation |
| 3.Клиновидная гайка | Бронза ASTM B 584 UNS C83600 |
| 4.Шток | Нержавеющая сталь ASTM A 276 UNS S41000 |
| 5.Прокладка крышки | EPDM |
| 6.Болт крышки | Оцинкованная легированная сталь ASTM A 574M |
| 7.Крышка | Чугун ASTM A 126-B |
| 8.Главное уплотнительное кольцо штока | EPDM |
| 9.Stem Thrust Washer | Нержавеющая сталь ASTM A 276 UNS S41000 |
| 10.Gland Seal O-Ring | EPDM |
| 11.Дворник штока | EPDM |
| 12.Прокладка рабочей гайки | Оцинкованная углеродистая сталь |
| 13.Болт рабочей гайки | Оцинкованная легированная сталь ASTM A 574M |
| 14.Квадратная рабочая гайка | Чугун ASTM A 126-B |
| 14.Маховик(факультативный) | Ковкий чугун ASTM A 536 |
| 15. Главное уплотнительное кольцо штока | EPDM |
| 16.Уплотнительная втулка штока | Латунь ASTM B UNS C36000 |
| Размер | L (мм) | D (мм) | H (мм) | Открыт | |
| Дюйм | мм | ||||
| 2.5 | 65 | 190 | 64 | 289 | 8.8 |
| 3 | 80 | 203 | 76 | 322 | 10.5 |
| 4 | 100 | 229 | 102 | 342 | 13.75 |
| 6 | 150 | 267 | 152 | 432 | 16 |
| 8 | 200 | 292 | 203 | 519 | 17.5 |
| 10 | 250 | 330 | 254 | 539 | 21.5 |
| 12 | 300 | 356 | 305 | 672 | 25.5 |
