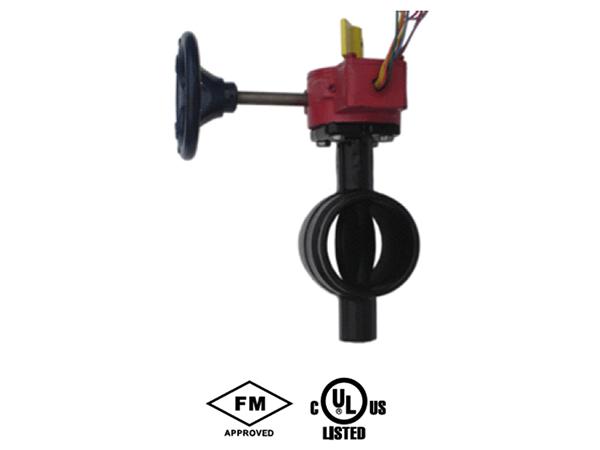

Дисковый затвор с ручным управлением UL FM

Запрос от

Бланк запроса
1. Он может использоваться в внутреннем и наружном помещении.
2. Дисковый затвор с редуктором изготовлен из ковкого железа, с покрытием полиимида.
3. Он легко включается или выключается включатель затвора.
4. Ручное управление является альтернативным.
5. Одобрен FM и UL.

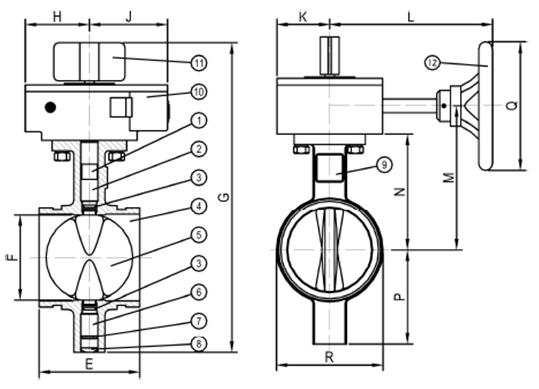

Деталь Спецификация
1.Верхний шток Нержавеющая сталь ASTM A 276 тип 420
2.Верхний подшипник Сталь + спеченная бронза + ПТФЭ PTFE
3.Уплотнительное кольцо СКЭП
4.Корпус Ковкий чугун ASTM A 536,покрытый полиамидом
5.Диск Ковкий чугун ASTM A 536 с уплотнением из эластомера (СКЭП)
6.Нижний подшипник Сталь + спеченная бронза + ПТФЭ PTFE
7.Нижний шток Нержавеющая сталь ASTM A 276 тип 420
8.Пылезащитная заглушка ПВХ
9.Заводская табличка Нержавеющая сталь
10.Ручной привод Чугун или сталь
11.Индикатор Чугун
12.Маховик Чугун
Габариты(мм)
№. деталь Размер(мм) OD E F G H J K L M N P Q R
Дюйм мм
VBG01-073 2.5 65 73 98 61 285 74 90 54 195 134 96 75 150 85
VBG01-076 3OD 65 76.1 98 61 285 74 90 54 195 134 96 75 150 85
VBG01-089 3 80 88.9 98 73 310 74 90 54 195 143 105 90 150 97
VBG01-114 4 100 114.3 116 98 360 74 90 54 195 173 135 110 150 124
VBG01-140 5.5OD 125 139.7 149 122 390 74 90 54 195 186 148 127 150 155
VBG01-141 5 125 141.3 149 122 390 74 90 54 195 186 148 127 150 155
VBG01-165 6.5OD 150 165.1 149 146 425 74 90 54 195 203 165 145 150 183
VBG01-168 6 150 168.3 149 146 425 74 90 54 195 203 165 145 150 183
VBG01-219 8 200 219.1 134 196 493 74 90 54 204 242 204 175 250 236
VBG01-273 10 250 273 160 243 578 99 101 77 241 290 245 210 300 289
