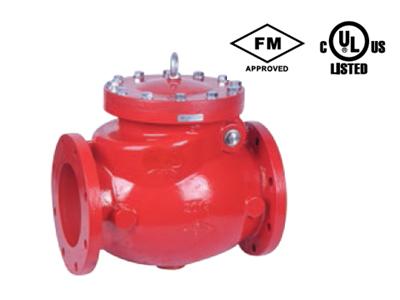

Обратный поворотный фланцевый клапан
Соединенный конец: ASME B16.1 класс 125
Рабочее давление: 200PSI, 250PSI, 300PSI доступные в соответствии с потребностью.
Диапазон температуры: 0 - 80 градус
Эпоксидное покрытие ANSI/AWWA C550
Одобрен FM и по технике UL/ULC

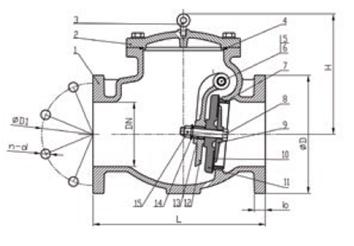

| DN | Габариты (мм) | ||||||
| Дюйм | мм | L | D | D1 | b | n-￠d | H |
| 2 | 50 | 203 | 152 | 120.5 | 16 | 4-19.1 | 133 |
| 2.5 | 65 | 254 | 178 | 139.5 | 17.5 | 4-19.1 | 150 |
| 3 | 80 | 278 | 191 | 152.5 | 19 | 4-19.1 | 243 |
| 4 | 100 | 330 | 229 | 190.5 | 24 | 8-19.1 | 284 |
| 6 | 150 | 406 | 279 | 241.5 | 25.5 | 8-22.2 | 290 |
| 8 | 200 | 495 | 343 | 298.5 | 28.5 | 8-22.2 | 330 |
| 10 | 250 | 622 | 406 | 362 | 30.5 | 12-25.4 | 350 |
| 12 | 300 | 660 | 483 | 432 | 32 | 12-25.4 | 376 |
| Деталь | Спецификация |
| 1.Корпус | ASTM A536,65-45-12 |
| 2.Крышка | ASTM A536,65-45-12 |
| 3.Болт с ушком | Оцинкованная углеродистая сталь |
| 4.Уплотнительное кольцо | NBR / EPDM |
| 5.Штифт | AISI 304 |
| 6.Втулка штифта | Латунь ASTM B16 C36000/Hpb63-3 |
| 7.Прижимное кольцо | Бронза или SS 304 |
| 8.Болт | AISI 304 |
| 9.Прокладка | Бронза ASTM B62 C83600/ZQSn5-5-5 |
| 10.Уплотнительное кольцо диска | EPDM / SS304 |
| 11.Диск | ASTM A536,65 |
| 12.Зажим | ASTM A536,65 |
| 13.Втулка болта | Латунь ASTM B16 C36000/Hpb63-3 |
| 14.Уплотнительное кольцо | NBR / EPDM |
| 15.Контргайка | SS 304 / SS316 |
