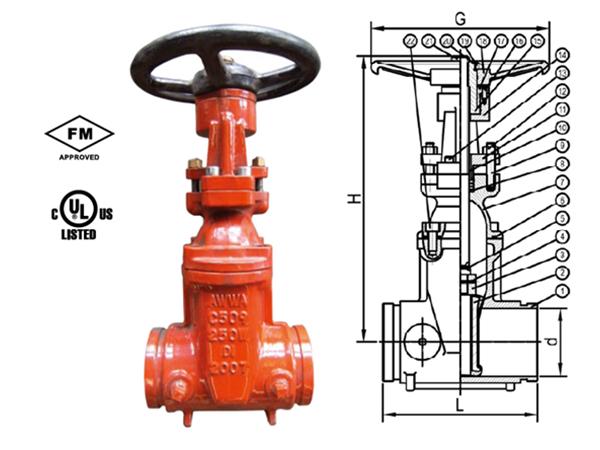

Муфтовые задвижки UL FM
◆Крышка болтового соединения. Наружная резьба и хомут. Упругий клин
◆300PSI/20.7 бар рабочее давление при низкой температуре
◆ Соответственно AWWA C509
◆ Внутреннее и наружное эпоксидное покрытие.
◆ Макс. температура 185℉/85℃
◆Одобрен FM и по технике безопасности UL/ULC
| Деталь | Спецификация |
| 1.Корпус | Ковкий чугун ASTM A 536 |
| 2.Упругий клин | Ковкий чугун ASTM A 536 с EPDM герметизацией |
| 3.Клиновидная гайка | Бронза ASTM B 584 UNS C83600 |
| 4.Установочный штифт | Нержавеющая сталь ASTM A276 UNS S42000 |
| 5.Уплотнительное кольцо заднего седла штока | EPDM |
| 6.Прокладка крышки | EPDM |
| 7.Крышка | Ковкий чугун ASTM A 536 |
| 8.Сальник штока | EPDM |
| 9.Винтовой шток | Оцинкованная углеродистая сталь |
| 10.Втулка сальника | Латунь ASTM B 584 |
| 11.Сальник | Чугун ASTM A 126-B |
| 12.Гайка сальника | Нержавеющая сталь 18-8 |
| 13.Болт хомута | Оцинкованная легированная сталь ASTM A574M |
| 14.Хомут | Чугун ASTM A126-B |
| 15.Втулка хомута | Бронза ASTM B 584 |
| 16.Плоский установочный болт | Легированная сталь ASTM F 912M черная окись |
| 17.Пряжка втулки | Чугун ASTM A 126-B |
| 18.Маховик | Ковкий чугун ASTM A 536 |
| 19.Гайка маховика | Оцинкованная углеродистая сталь |
| 20.Болт с плоской головкой | Оцинкованная углеродистая сталь |
| 21.Шток | Бронза ASTM B 150 UNS C61400 |
| 22.Болт крышки | Оцинкованная легированная сталь ASTM A 574M |
| №деталь | Размер | L (мм) | D (мм) | G (мм) | H открытая (мм) | H закрытая (мм) | открыт | |
| Дюйм | мм | |||||||
| 135-065 | 2.5 | 65 | 190 | 64 | 200 | 453 | 378 | 8.8 |
| 135-080 | 3 | 80 | 203 | 76 | 254 | 510 | 405 | 10.5 |
| 135-100 | 4 | 100 | 229 | 102 | 254 | 568 | 422 | 13.75 |
| 135-150 | 6 | 150 | 267 | 152 | 315 | 769 | 581 | 16 |
| 135-200 | 8 | 200 | 292 | 203 | 375 | 960 | 724 | 17.5 |
| 135-250 | 10 | 250 | 330 | 254 | 416 | 1139 | 877 | 21.5 |
| 135-300 | 12 | 300 | 356 | 305 | 445 | 1326 | 1014 | 25.5 |
