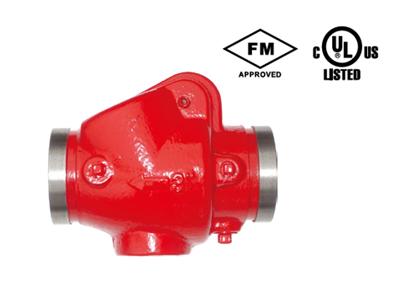

Поворотный обратный клапан
Особенности:
1. Поворотный обратный клапан может быть установлен вертикальным и горизонтальным.
2. Внешняя поверхность клапана имеет немногую стойкость к жидкости.
3. Герметическое уплотнение из этиленпропилендиенового каучука.
4. Все детали, контактирующие с рабочей средой, производятся из нержавеющей стали, и отличаются коррозиестойкостью.
5. Выключен в номенклатуру Лаборатории по технике безопасности (UL) и одобрен FM.
| №.деталь | Размер (мм) | OD | A | |
| Дюйм | мм | |||
| VCG01-063 | 2 | 50 | 60.3 | 169 |
| VCG01-073 | 2.5 | 65 | 73.0 | 183 |
| VCG01-076 | 3OD | 65 | 76.1 | 183 |
| VCG01-089 | 3 | 80 | 88.9 | 198 |
| VCG01-114 | 4 | 100 | 114.3 | 218 |
| VCG01-140 | 5.5OD | 125 | 139.7 | 248 |
| VCG01-141 | 5 | 125 | 141.3 | 248 |
| VCG01-165 | 6.5OD | 150 | 165.1 | 270 |
| VCG01-168 | 6 | 150 | 168.3 | 270 |
| VCG01-219 | 8 | 200 | 219.1 | 325 |
| VCG01-273 | 10 | 250 | 273.0 | / |
| VCG01-324 | 12 | 300 | 323.9 | / |
| Деталь | Спецификации |
| 1.Корпус | Ковкий чугун ASTM A 536 |
| 2.Седло | Бронза |
| 3.Зажим | Нержавеющая сталь 304 |
| 4.Уплотнительная поверхность | СКЭП |
| 5.Прижимное кольцо | Нержавеющая сталь 304 |
| 6.Прокладка | СКЭП |
| 7.Пружина | Нержавеющая сталь 304 |
| 8.Штифт | Нержавеющая сталь 304 |
| 9.Болт | Нержавеющая сталь 304 |
| 10.Контргайка | Нержавеющая сталь 304 |
| 11.Соединение 1/4" NPT | Углеродистая сталь |
| 12.Соединение1/2" NPT | Углеродистая сталь |
