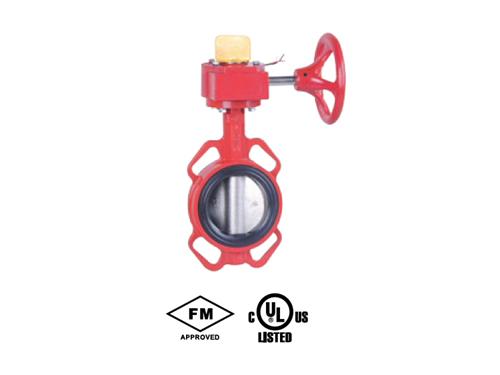

Дисковый затвор с ручным управлением UL FM

Рабочее давление: 175PSI,200PSI,250PSI,300PSI доступные в соответствии с требованием
Соединенный конец: ASME класс 125 & 150
Ствол приводится ключей, параллельная или ромбическая или плоская головка.
Диапазон температуры: 0 – 80 градус
Покрытие: эпоксидное покрытие ANSI/AWWA C550
Одобрен FM и по технике UL/ULC

Деталь	Спецификация
1.Корпус	ASTM A536,65-45-12
2.Подшипник	EPDM & Backing
3.Диск	ASTM A536,65-45-12
4.шток	AISI 420,цельный дизайн штока
5.Уплотнительное кольцо	NBR
6.втулка	PTFE
7.Сигнальный редуктор	ASTM A536,65-45-12

Grooved-End Butterfly Valve with Tamper Switch

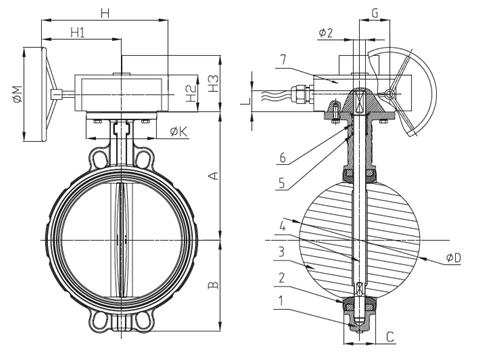

Габариты(мм)

Размер(мм)		A	B	M	H	H1	H2	H3	K	G	￠D	C	￠2	L
Дюйм	мм	A	B	M	H	H1	H2	H3	K	G	￠D	C	￠2	L
2	50	140.5	64.5	200	305	234	69	115	90	62.5	53.9	43	14	32
2.5	65	153	72	200	305	234	69	115	90	62.5	65.2	46	14	32
3	80	157.5	86	200	305	234	69	115	90	62.5	79.7	46	14	32
4	100	176	100	200	305	234	69	115	90	62.5	105	52	16	32
5	125	191	112	200	305	234	69	115	90	62.5	130	56	16	32
6	150	202.5	128	200	305	234	69	115	90	62.5	158	56	20	32
8	200	243.5	162	250	303	225	73	120	125	77.5	207	60	26	45
10	250	273	194	250	303	225	73	120	125	77.5	253.3	68	26	45
12	300	311	223	250	303	225	73	120	125	77.5	301.9	78	28	45
